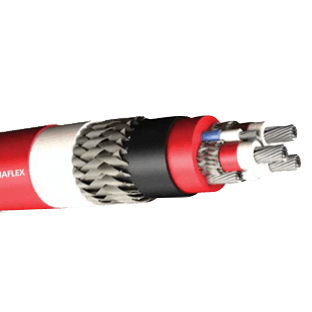

Kablo Yapısı
İLETKEN : Elektrolitik, kalaylı ve bükülü bakır tel. DiN VDE 0295 Sınıf 5
AYIRICI : Faz ve kumanda iletkenleri üzerinde ayırıcı bant
iZOLASYON : Faz damarları ve kumanda damarı 3Gl3 malzeme (DiN VDE 0207 kısım 20’ye göre) ile izole edilir. Toprak damarları izole edilmez.
AYIRICI : Damar kodlama için renkli bez bant (Toprak damarları hariç)
EKRAN : Faz damarların üzeri kalaylı bakır tel ve ip ekran ile örgülü. Kumanda damarında ekran yok.
BÜKÜM : Tüm damarlar birbirlerine değecek şekilde ve bölünmüş toprak iletkenleri ve kumanda damarı aralara gelecek şekilde bükülür
DOLGU MALZEMESİ : Özel elastomerik bileşik GM1 b (DiN VDE 0207 Teil 21 ‘e göre)
EKRAN : Yarıiletken bant ve üstünde kalaylı bakır örgü genel ekran.
AYIRICI : Tekstil bant
DIŞ KILIF : Ağır hizmete yönelik elastomer dış kılıf 5GM5 (DiN VDE 0207 Teil 21 ‘e göre)
Çalışma Karakteristlikleri
iLGiLi STANDARTLAR : VDE 0250 – 813
ANMA GERİLİMİ : 1.8/3.3 kV, 3.6/6.6 kV, 6.6/11 kV
TEST GERİLİMİ : 6 kV (AC), 11 kV (AC), 27,5 kV (DC), 17 kV (AC), 42.5 kV (DC)
Teknik Özellikleri
| Nominal Kesit (mm2) | Min. Kablo Çapı (mm) | Maks. Kablo Çapı (mm) | Yaklaşık kablo ağırlığı (kg/km) | Bakır ağırlığı (kg/km) |
|---|---|---|---|---|
| 3×185+2×50+35 | 73.0 | 77.0 | 12,000 | 7,600 |
| Tüm değerler 3.6/6.6kV için verilmiştir |
