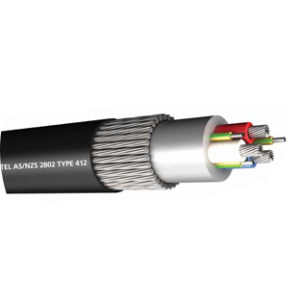

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı çoklu bükülmüş esnek bakır tel (Rope lay) AS/NZS 1125 – 2.10
İZOLASYON: R-EP-90 (Sınıf 2, AS/NZS 3808’e göre)
BÜKÜM: Faz damarlar birbirine ve toprak damarlarına değecek şekilde elastomerik fitil etrafına sarılarak bükülür
DOLGU MALZEMESİ: Elastromerik bileşik
ZIRH: Yedili bükülmüş galvanize çelik tellerden sarılı zırh (AS/NZS 3863’e göre)
DIŞ KILIF: Ağır hizmete yönelik elastomer dış kılıf (AS/NZS 3808’e göre).
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR: AS/NZS 2802
ANMA GERİLİMİ: 1.1/1.1 kV
TEST GERİLİMİ: 4,2 kV
Teknik Özellikleri
| Güç damarları | Toprak Damarları | Zırh | Kılıflar | Ağırlıklar | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Kesit (mm2) | Büküm (mm) | İletken Çapı (mm) | İzolasyon Kalınlığı (mm) | İzolasyon Çapı (mm) | Büküm (Min.no/mm) | Nominal Kesit (mm2) | Yarı İletken Kılıf Kalınlığı (mm2) | İç Kılıf Üst Çap (mm) | Zırh Telleri (no/mm) | Zırh Üstü Çap (mm) | İç Kılıf Kalınlığı (mm) | Dış Kılıf Kalınlığı (mm) | Kablo Çapı (Nom. mm) | Yaklaşık Kablo Ağırlığı (kg/km) | Bakır Ağırlığı (kg/km) |
| Tip | 412.1 | 1.1/1.1 kV | Class 2 | insulation | |||||||||||
| 35 | 285/0.40 | 8.5 | 1.6 | 11.8 | 75/0.3 | 5.3 | 0.6 | 30.8 | 7/0.90 | 36.2 | 2.5 | 4 | 44.6 | 4.15 | 1.161 |
| 50 | 380/0.40 | 10 | 1.7 | 13.5 | 114/0.3 | 8.1 | 0.8 | 34.5 | 7/0.90 | 39.9 | 2.5 | 4.4 | 49.2 | 5 | 1.674 |
| 70 | 203/0.67 | 12 | 1.8 | 16 | 36/0.67 | 12.7 | 0.8 | 39.8 | 7/0.90 | 45.2 | 2.5 | 4.8 | 55.4 | 6.55 | 2.382 |
| 95 | 259/0.67 | 13.2 | 2 | 17.6 | 45/0.67 | 15.9 | 0.8 | 43.3 | 7/0.90 | 48.7 | 2.5 | 5.4 | 60.1 | 7.75 | 3.194 |
| 120 | 336/0.67 | 15.3 | 2.1 | 20 | 57/0.67 | 20.1 | 1 | 50.4 | 7/0.90 | 55.8 | 3.5 | 5.8 | 68.1 | 9.75 | 4.035 |
| 150 | 427/0.67 | 17.1 | 2.3 | 22.2 | 77/0.67 | 27.2 | 1 | 55.1 | 7/0.90 | 60.5 | 3.5 | 6.3 | 73.8 | 11.5 | 5.104 |
| 185 | 518/0.67 | 19.2 | 2.5 | 24.7 | 91/0.67 | 32.1 | 1 | 60.5 | 7/0.90 | 65.9 | 3.5 | 6.8 | 80.2 | 13.6 | 6.253 |
| 240 | 672/0.67 | 21.8 | 2.8 | 27.9 | 112/0.67 | 39.5 | 1.2 | 67.5 | 7/0.90 | 72.9 | 3.5 | 7.5 | 88.7 | 16.7 | 8.05 |
| 300 | 854/0.67 | 24.4 | 3 | 30.9 | 144/0.67 | 50.8 | 1.2 | 76.1 | 7/1.25 | 83.6 | 4.5 | 8.2 | 100.9 | 22 | 10.104 |
