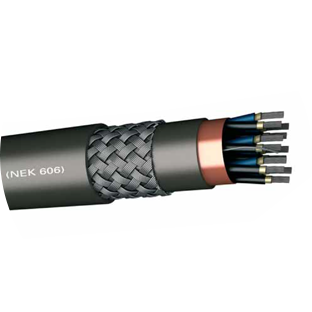

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili düzende ve bükülü perler konsantrik olarak bükülür.
TOPRAKLAMA TELİ: Elektrolitik, kalaylı ve bükülü bakır topraklama teli.
EKRAN: Elektrolitik bakır kaplı Polyester bant ekran ( kapatma oranı: %100 ).
DOLGU: Halojensiz bileşik
EKRAN: Galvanizli çelik tellerden örülmüş ekran
DIŞ KILIF: SHF2 (SHF MUD isteğe bağlı)
Çalışma Karakteristlikleri
KONSTRÜKSİYON : NEK 606, IEC 60092/376
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK : IEC 60331
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. KIVRILMA ÇAPI (SABİT) : (kablo çapı) 10x
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1x2x0.75 | 11.6 | 200 | 20 |
| 2x2x0.75 | 16.9 | 360 | 34 |
| 4x2x0.75 | 19.3 | 520 | 63 |
| 7x2x0.75 | 22.5 | 760 | 106 |
| 8x2x0.75 | 27 | 940 | 120 |
| 9x2x0.75 | 27 | 1,020 | 135 |
| 10x2x0.75 | 27 | 1,170 | 149 |
| 12x2x0.75 | 29.1 | 1,260 | 178 |
| 14x2x0.75 | 30.5 | 1,620 | 207 |
| 16x2x0.75 | 32.1 | 1,820 | 236 |
| 19x2x0.75 | 34.2 | 2,220 | 279 |
| 24x2x0.75 | 38.6 | 2,330 | 351 |
| 1x3x0.75 | 12.1 | 240 | 27 |
| 2x3x0.75 | 18.5 | 410 | 48 |
| 4x3x0.75 | 21.2 | 660 | 92 |
| 7x3x0.75 | 24.9 | 1,020 | 156 |
| 8x3x0.75 | 30 | 1,170 | 178 |
| 9x3x0.75 | 30 | 1,480 | 200 |
| 10x3x0.75 | 30 | 1,700 | 221 |
| 12x3x0.75 | 32.8 | 1,660 | 264 |
| 14x3x0.75 | 34.4 | 2,400 | 308 |
| 16x3x0.75 | 36.7 | 2,180 | 351 |
| 19x3x0.75 | 38.6 | 3,160 | 416 |
| 24x3x0.75 | 43.1 | 3,050 | 524 |
| 1x2x1.5 | 13 | 260 | 34 |
| 2x2x1.5 | 19.4 | 500 | 63 |
| 4x2x1.5 | 22.3 | 750 | 120 |
| 7x2x1.5 | 26.3 | 1,160 | 207 |
| 8x2x1.5 | 31.8 | 1,380 | 236 |
| 9x2x1.5 | 31.8 | 1,460 | 264 |
| 10x2x1.5 | 31.8 | 1,710 | 293 |
| 12x2x1.5 | 34.7 | 1,900 | 351 |
| 14x2x1.5 | 36.8 | 2,110 | 408 |
| 16x2x1.5 | 38.9 | 2,520 | 466 |
| 19x2x1.5 | 40.9 | 3,050 | 552 |
| 24x2x1.5 | 46.1 | 3,650 | 696 |
| 1x3x1.5 | 14 | 280 | 48 |
| 2x3x1.5 | 21.3 | 580 | 92 |
| 4x3x1.5 | 24.6 | 950 | 178 |
| 7x3x1.5 | 29.2 | 1,430 | 308 |
| 8x3x1.5 | 36.3 | 1,670 | 351 |
| 9x3x1.5 | 36.3 | 1,840 | 394 |
| 10x3x1.5 | 36.3 | 2,200 | 437 |
| 12x3x1.5 | 39.1 | 2,520 | 524 |
| 14x3x1.5 | 41.1 | 3,330 | 610 |
| 16x3x1.5 | 43.4 | 3,570 | 696 |
| 19x3x1.5 | 46.2 | 3,990 | 826 |
| 24x3x1.5 | 51.6 | 4,670 | 104 |
| 1x2x2.5 | 14.4 | 570 | 2 |
| 2x2x2.5 | 21.1 | 1,140 | 53 |
| 4x2x2.5 | 24.4 | 1,840 | 101 |
| 7x2x2.5 | 28.9 | 2,230 | 197 |
| 8x2x2.5 | 35.9 | 2,430 | 341 |
| 9x2x2.5 | 35.9 | 2,740 | 389 |
| 10x2x2.5 | 35.9 | 2,950 | 437 |
| 1x3x2.5 | 15.1 | 780 | 485 |
| 2x3x2.5 | 23.3 | 1,670 | 77 |
| 4x3x2.5 | 27 | 2,690 | 149 |
| 7x3x2.5 | 32.1 | 3,170 | 293 |
| 8x3x2.5 | 40.1 | 3,510 | 509 |
| 9x3x2.5 | 40.1 | 3,940 | 581 |
| 10x3x2.5 | 40.1 | 4,200 | 653 |
