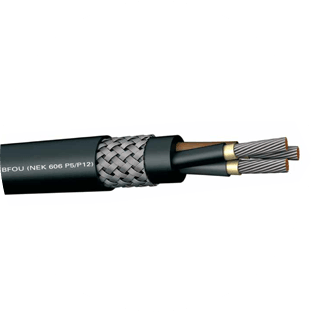

Kablo Yapısı
İLETKEN: Elektrolitik tavlı, sınıf 5 bükülü çıplak bakır teller (isteğe bağlı kalaylı iletken)
AYIRICI: İletken üstünde mika bant.
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
DOLGU: Halojensiz bileşik.
EKRAN: Elektrolitik, kalaylı bakır tellerden örülmüş ekran ( kapatma oranı: %90 ).
DIŞ KILIF: SHF2 MUD
Çalışma Karakteristlikleri
KONSTRÜKSİYON: NEK 606 P5/P12, IEC 60092/353
TESTLER VE MALZEME: IEC 60092 /350-351-359
ALEV YÜRÜTMEME: IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK: IEC 60331
HALOJEN MİKTARI: IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU: IEC 61034 / 1-2 ( DIN EN 50268/1-2)
ÇAMUR DAYANIMI: IEC 60092 / 359
İŞLETME SICAKLIĞI: -40°C / + 90°C
MİN. BÜKÜM YARIÇAPI:(SABİT) (kablo çapı) x8
ANMA GERİLİMLERİ: 0,6/1 kV
TEST GERİLİMİ: 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1×1.5 | 9.3 | 150 | 56 |
| 1×2.5 | 9.8 | 170 | 71 |
| 1×4 | 10.4 | 200 | 91 |
| 1×6 | 10.9 | 230 | 116 |
| 1×10 | 11.9 | 290 | 167 |
| 1×16 | 13 | 380 | 239 |
| 1×25 | 15.4 | 550 | 354 |
| 1×35 | 16.6 | 670 | 473 |
| 1×50 | 18.1 | 860 | 647 |
| 1×70 | 20.1 | 1110 | 881 |
| 1×95 | 22.4 | 1420 | 1,180 |
| 1×120 | 24.4 | 1710 | 1,473 |
| 1×150 | 26.5 | 2050 | 1,824 |
| 1×185 | 28.8 | 2480 | 2,239 |
| 1×240 | 31.6 | 3160 | 2,870 |
| 1×300 | 35 | 3850 | 3,583 |
| 2×1.5 | 14.2 | 320 | 126 |
| 2×2.5 | 15.2 | 380 | 161 |
| 2×4 | 16.4 | 450 | 210 |
| 2×6 | 17.5 | 530 | 269 |
| 2×10 | 19.5 | 720 | 389 |
| 2×16 | 21.7 | 890 | 555 |
| 2×25 | 25.5 | 1280 | 833 |
| 2×35 | 28 | 1580 | 1,105 |
| 2×50 | 31 | 2050 | 1,505 |
| 3×1.5 | 14.9 | 360 | 152 |
| 3×2.5 | 16 | 430 | 197 |
| 3×4 | 17.3 | 520 | 265 |
| 3×6 | 18.4 | 620 | 346 |
| 3×10 | 20.7 | 820 | 512 |
| 3×16 | 23 | 1070 | 743 |
| 3×25 | 27.2 | 1850 | 1,124 |
| 3×35 | 29.8 | 1960 | 1,505 |
| 3×50 | 33.1 | 2580 | 2,066 |
| 3×70 | 38.3 | 3450 | 2,851 |
| 3×95 | 43.2 | 4480 | 3,815 |
| 3×120 | 48 | 5650 | 4,805 |
| 3×150 | 52.4 | 6800 | 5,956 |
| 3×185 | 57.5 | 8400 | 7,317 |
| 3×240 | 64 | 10810 | 9,402 |
| 4×1.5 | 16.1 | 430 | 185 |
| 4×2.5 | 17.3 | 510 | 245 |
| 4×4 | 18.7 | 620 | 331 |
| 4×6 | 20 | 740 | 439 |
| 4×10 | 22.6 | 1000 | 655 |
| 4×16 | 25.1 | 1320 | 958 |
| 4×25 | 29.8 | 1960 | 1,457 |
| 4×35 | 32.7 | 2450 | 1,952 |
| 4×50 | 37.3 | 3120 | 2,709 |
| 4×70 | 42.2 | 4440 | 3,716 |
| 4×95 | 48.1 | 5920 | 5,010 |
| 4×120 | 53 | 7210 | 6,280 |
| 4×150 | 58 | 8690 | 7,780 |
| 4×185 | 64.1 | 10700 | 9,594 |
| 5×1.5 | 17.4 | 490 | 223 |
| 5×2.5 | 18.7 | 590 | 298 |
| 5×4 | 20.3 | 690 | 406 |
| 5×6 | 21.8 | 860 | 539 |
| 5×10 | 24.6 | 1150 | 804 |
| 5×16 | 27.4 | 1600 | 1,183 |
| 5×25 | 32.6 | 2280 | 1,804 |
| 5×35 | 36.8 | 2960 | 2,445 |
| 5×50 | 40.9 | 4070 | 3,361 |
| 5×70 | 46.3 | 5350 | 4,614 |
| 5×95 | 52.9 | 7120 | 6,224 |
| 7×1.5 | 18.7 | 580 | 281 |
| 7×2.5 | 20.2 | 700 | 379 |
| 10×1.5 | 22.3 | 880 | 409 |
| 10×2.5 | 24.2 | 1060 | 555 |
| 12×1.5 | 24 | 930 | 482 |
| 12×2.5 | 26 | 1150 | 658 |
| 14×1.5 | 25.1 | 1040 | 542 |
| 14×2.5 | 27.2 | 1270 | 744 |
| 19×1.5 | 27.8 | 1250 | 699 |
| 19×2.5 | 30.2 | 1570 | 969 |
| 24×1.5 | 30.9 | 1550 | 883 |
| 24×2.5 | 34.1 | 2090 | 1,242 |
| 27×1.5 | 32.9 | 1720 | 1,006 |
| 27×2.5 | 36.8 | 2210 | 1,413 |
| 37×1.5 | 37.6 | 2220 | 1,337 |
| 37×2.5 | 41 | 2930 | 1,855 |
