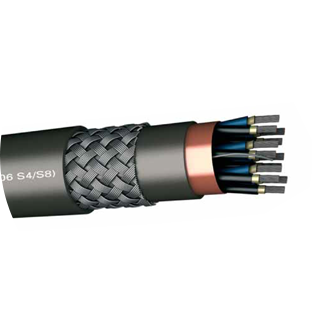

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili/üçlü düzende ve bükülü perler/triadlar konsantrik olarak bükülür.
TOPRAKLAMA TELİ: Her per/triad yanında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
EKRAN: Elektrolitik bakır kaplı Polyester bant ekran (kapatma oranı: %100)
DOLGU: Halojensiz bileşik
EKRAN: Elektrolitik, kalaylı bakır tellerden örülmüş ekran (kapatma oranı: %90)
DIŞ KILIF: SHF MUD
Çalışma Karakteristlikleri
KONSTRÜKSİYON : NEK 606 S4/S8, IEC 60092/376
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK : IEC 60331
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
ÇAMUR DAYANIMI : IEC 60092 / 359
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. KIVRILMA ÇAPI (SABİT) : (kablo çapı) 8x
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1x2x0.75 | 11.7 | 210 | 86 |
| 2x2x0.75 | 17.1 | 260 | 181 |
| 4x2x0.75 | 19.5 | 380 | 259 |
| 7x2x0.75 | 22.8 | 620 | 385 |
| 8x2x0.75 | 27.4 | 760 | 535 |
| 9x2x0.75 | 27.4 | 870 | 549 |
| 10x2x0.75 | 27.4 | 820 | 564 |
| 12x2x0.75 | 29.5 | 940 | 663 |
| 14x2x0.75 | 30.9 | 910 | 743 |
| 16x2x0.75 | 33.1 | 1,200 | 857 |
| 19x2x0.75 | 34.7 | 1,480 | 972 |
| 24x2x0.75 | 39.2 | 1,520 | 1226 |
| 1x3x0.75 | 12.2 | 240 | 100 |
| 2x3x0.75 | 18.7 | 440 | 226 |
| 4x3x0.75 | 21.5 | 570 | 334 |
| 7x3x0.75 | 25.2 | 760 | 503 |
| 8x3x0.75 | 30.5 | 920 | 699 |
| 9x3x0.75 | 30.5 | 1,010 | 720 |
| 10x3x0.75 | 30.5 | 1,210 | 742 |
| 12x3x0.75 | 33.2 | 1,380 | 894 |
| 14x3x0.75 | 34.9 | 1,520 | 1005 |
| 16x3x0.75 | 37.3 | 1,840 | 1135 |
| 19x3x0.75 | 39.1 | 1,890 | 1291 |
| 24x3x0.75 | 43.7 | 2,640 | 1632 |
| 1x2x1.5 | 13.1 | 220 | 119 |
| 2x2x1.5 | 19.6 | 290 | 261 |
| 4x2x1.5 | 22.5 | 530 | 391 |
| 7x2x1.5 | 26.6 | 860 | 593 |
| 8x2x1.5 | 32.2 | 930 | 822 |
| 9x2x1.5 | 32.2 | 970 | 851 |
| 10x2x1.5 | 32.2 | 1,060 | 880 |
| 12x2x1.5 | 35.1 | 1,310 | 1058 |
| 8x14x2x1.5 | 37.3 | 1,290 | 1192 |
| 16x2x1.5 | 39.4 | 1,610 | 1352 |
| 19x2x1.5 | 41.4 | 1,690 | 1541 |
| 24x2x1.5 | 46.7 | 2,390 | 1975 |
| 1x3x1.5 | 14.1 | 250 | 143 |
| 2x3x1.5 | 21.6 | 490 | 337 |
| 4x3x1.5 | 24.9 | 810 | 515 |
| 7x3x1.5 | 29.5 | 1,620 | 793 |
| 8x3x1.5 | 36.7 | 1,930 | 1110 |
| 9x3x1.5 | 36.7 | 2,160 | 1154 |
| 10x3x1.5 | 36.7 | 2,360 | 1197 |
| 12x3x1.5 | 39.6 | 1,990 | 1420 |
| 14x3x1.5 | 41.6 | 1,650 | 1604 |
| 16x3x1.5 | 44.4 | 3,690 | 1840 |
| 19x3x1.5 | 46.7 | 4,280 | 2105 |
| 24x3x1.5 | 52.3 | 5,410 | 2663 |
| 1x2x2.5 | 14.5 | 240 | 153 |
| 2x2x2.5 | 21.4 | 450 | 341 |
| 4x2x2.5 | 24.6 | 770 | 524 |
| 7x2x2.5 | 29.2 | 1,160 | 815 |
| 8x2x2.5 | 36.3 | 1,370 | 1130 |
| 9x2x2.5 | 36.3 | 1,590 | 1178 |
| 10x2x2.5 | 36.3 | 1,750 | 1226 |
| 1x3x2,5 | 15.2 | 260 | 189 |
| 2x3x2,5 | 23.5 | 520 | 446 |
| 4x3x2,5 | 27.3 | 990 | 704 |
| 7x3x2,5 | 32.9 | 1,710 | 1126 |
| 8x3x2,5 | 40.5 | 2,210 | 1520 |
| 9x3x2.5 | 40.5 | 2,270 | 1592 |
| 10x3x2.5 | 40.5 | 2,560 | 1664 |
