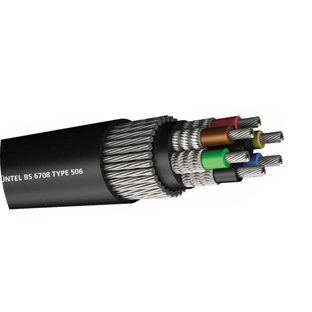

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 5
İZOLASYON: EPR veya TPE
EKRAN: Damarların üzeri kalaylı bakır tel ve ip ekran ile örgülü.
BÜKÜM: Tüm damarlar birbirlerine değecek şekilde bükülür.
DOLGU MALZEMESİ: Kauçuk esaslı dolgu maddesi.
ZIRH: Yedili bükülmüş galvanize çelik tellerden sarılı zırh.
DIŞ KILIF: Ağır hizmete yönelik kloropren dış kılıf.
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR: BS 6708
ANMA GERİLİMİ: 320/550 V
TEST GERİLİMİ: 1,5 kV
Teknik Özellikleri
| Nominal Kesit | 6×1,34 | 12×1,34 | 18×1,34 | 24×0,93 | |
|---|---|---|---|---|---|
| İletkenler | |||||
| Adedi ve Kesiti | mm2 | 6×1,34 | 12×1,34 | 18×1,34 | 24×0,93 |
| Büküm | mm | 19/0,3 | 19/0,3 | 19/0,3 | 19/0,25 |
| İletken Çapı | Nom. mm | 1.60 | 1.60 | 1.60 | 1.30 |
| İzolasyon Kalınlığı | mm | 0.4 | 0.4 | 0.4 | 0.4 |
| Kablo Detayları | |||||
| İç Kılıf Radyal Kalınlığı | mm | 3.5 | 1.8 | 1.5 | 1.5 |
| Min. İç Kılıf Çapı | mm | 14.8 | 14.8 | 16.5 | 17.9 |
| Maks. İç Kılıf Çapı | mm | 16.8 | 16.8 | 18.5 | 19.9 |
| Zırh Çapı | mm | 7/0,45 | 7/0,45 | 7/0,45 | 7/0,45 |
| Dış Kılıf Kalınlığı | mm | 1.8 | 1.8 | 1.8 | 1.8 |
| Min. Kablo Çapı | mm | 22.1 | 22.1 | 22.8 | 24.2 |
| Maks. Kablo Çapı | mm | 23.6 | 23.6 | 25.3 | 26.7 |
| Min. Büküm Yarıçapı | mm | 236 | 236 | 253 | 267 |
| Yaklaşık Kablo Ağırlığı | kg/km | 1.02 | 1.2 | 1.4 | 1.6 |
| Bakır Ağırlığı | kg/km | 150 | 300 | 450 | 450 |
| Elektriksel Değerler | |||||
| 25°C Sıcaklıkta Sürekli Akım Taşıma Kapasitesi | A | 16 | 13 | 11 | 8 |
| 20°C’de Maks. DC Direnci | |||||
| İletkenler | Ω /km | 15.4 | 15.4 | 15.4 | 22.1 |
| Zırh | Ω /km | 5.40 | 5.40 | 4.76 | 4.50 |
| 3 Ekran Paralel Bağlı | Ω /km | 37.3 | 37.3 | 37.3 | 44.7 |
| DC veya Tek Faz AC İçin Gerilim Düşmesi | mV/A/m | 34 | 34 | 34 | 50 |
| 3 Faz Gerilim Düşmesi | mV/A/m | 30 | 30 | 30 | 43 |
