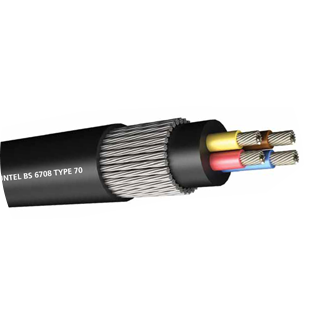

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 5
İZOLASYON: EPR
BÜKÜM: Tüm damarlar birbirlerine değecek şekilde bükülür.
DOLGU MALZEMESİ: Kauçuk esaslı dolgu maddesi.
ZIRH: Yedili bükülmüş galvanize çelik tellerden sarılı zırh.
DIŞ KILIF: Ağır hizmete yönelik kloropren dış kılıf.
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR: BS 6708
ANMA GERİLİMİ: 320/550 V
TEST GERİLİMİ: 1.5 kV
Teknik Özellikleri
| Nominal Kesit | 4×4 | 5×4 | |
|---|---|---|---|
| İletkenler | |||
| Adedi ve Kesiti | mm2 | 4×4 | 5×4 |
| Büküm | mm | 56/0,30 | 56/0,30 |
| İletken Çapı | Nom. mm | 2.60 | 2.60 |
| İzolasyon Kalınlığı | mm | 1.0 | 1.0 |
| Kablo Detayları | |||
| İç Kılıf Radyal Kalınlığı | mm | 2.0 | 2.0 |
| Min. İç Kılıf Çapı | mm | 15.8 | 17.2 |
| Maks. İç Kılıf Çapı | mm | 17.8 | 19.2 |
| Zırh Çapı | mm | 7/0,45 | 7/0,45 |
| Dış Kılıf Kalınlığı | mm | 2.5 | 2.5 |
| Min. Kablo Çapı | mm | 23.5 | 24.9 |
| Maks. Kablo Çapı | mm | 26.0 | 27.4 |
| Min. Büküm Yarıçapı | mm | 234 | 247 |
| Maks. Çekme Kuvveti | kgf | 96 | 100 |
| Yaklaşık Kablo Ağırlığı | kg/km | 1.1 | 1.23 |
| Bakır Ağırlığı | kg/km | 154 | 192 |
| Elektriksel Değerler | |||
| 25°C Sıcaklıkta Sürekli Akım Taşıma Kapasitesi | A | 28 | 28 |
| 20°C’de Maks. DC Direnci | |||
| Faz İletkenleri | Ω /km | 5.09 | 5.09 |
| Zırh | Ω /km | 5.07 | 4.63 |
