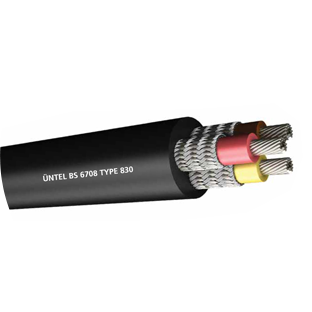

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 5
İZOLASYON: EPR
EKRAN: Damarların üzeri kalaylı bakır tel ve ip ekran ile örgülü.
BÜKÜM: Varsa çıplak toprak damarı etrafına sarılacak ve tüm damarlar birbirlerine değecek şekilde bükülür.
DIŞ KILIF: Ağır hizmete yönelik kloropren dış kılıf.
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR: BS 6708
ANMA GERİLİMİ: 6350/11000 V
TEST GERİLİMİ: 25 kV
Teknik Özellikleri
| Nominal Kesit | 3×50 | 3×70 | 3×95 | 3×120+16 | 3×150+16 | |
|---|---|---|---|---|---|---|
| Faz İletkenleri | ||||||
| Adedi ve Kesiti | mm2 | 3×50 | 3×70 | 3×95 | 3×120 | 3×150 |
| Büküm | mm | 396/0,40 | 360/0,50 | 475/0,50 | 608/0,50 | 756/0,50 |
| İletken Çapı | Nom. mm | 10.10 | 11.90 | 13.90 | 15.50 | 17.20 |
| İzolasyon Kalınlığı | mm | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| Toprak İletkeni | ||||||
| Adedi ve Kesiti | mm2 | – | – | – | 1×16 | 1×16 |
| Büküm | mm | – | – | – | 126/0,40 | 126/0,40 |
| İletken Çapı | Nom. mm | – | – | – | 5.50 | 5.50 |
| İzolasyon Kalınlığı | mm | – | – | – | çıplak/bare | çıplak/bare |
| Kablo Detayları | ||||||
| Dış Kılıf Kalınlığı | mm | 7.4 | 7.9 | 8.3 | 8.7 | 9.1 |
| Min. Dablo Çapı | mm | 75.0 | 80.6 | 85.9 | 89.9 | 93.3 |
| Maks. Kablo Çapı | mm | 83.0 | 86.0 | 91.0 | 96.5 | 103.0 |
| Min. Büküm Yarıçapı | mm | 830 | 860 | 910 | 965 | 1.03 |
| Yaklaşık Kablo Ağırlığı | kg/km | 7.6 | 9.15 | 10.7 | 12.4 | 13.6 |
| Bakır Ağırlığı | kg/km | 1.8 | 2.5 | 3.25 | 4.2 | 5 |
| Elektriksel Değerler | ||||||
| 25°C Sıcaklıkta Sürekli Akım Taşıma Kapasitesi | A | 170 | 205 | 250 | 295 | 320 |
| 20°C’de Maks. DC Direnci | ||||||
| Faz İletkenleri | Ω /km | 0.393 | 0.277 | 0.210 | 0.164 | 0.132 |
| 3 Ekran ve (varsa) Toprak Paralel Bağlı | Ω /km | 0.68 | 0.55 | 0.42 | 0.32 | 0.26 |
