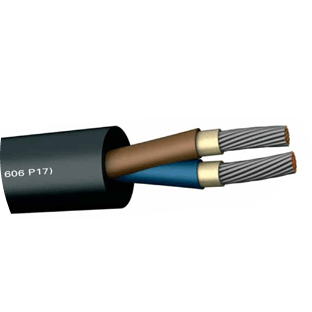

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant.
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
DIŞ KILIF: SHF2, (SHF MUD isteğe bağlı)
Çalışma Karakteristlikleri
KONSTRÜKSİYON: NEK 606 P17, IEC 60092/353
TESTLER VE MALZEME: IEC 60092 /350-351-359
ALEV YÜRÜTMEME: IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK: IEC 60331
HALOJEN MİKTARI: IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU: IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI: -40°C / + 90°C
MİN. BÜKÜM YARIÇAPI (SABİT): (kablo çapı) x7
ANMA GERİLİMLERİ: 0,6/1 kV
TEST GERİLİMİ: 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1×1.5 | 6.3 | 60 | 15 |
| 1×2.5 | 6.7 | 70 | 24 |
| 1×4 | 7.3 | 90 | 39 |
| 1×6 | 7.8 | 120 | 58 |
| 1×10 | 8.9 | 170 | 96 |
| 1×16 | 10 | 230 | 154 |
| 1×25 | 11.9 | 350 | 240 |
| 1×35 | 13.1 | 450 | 336 |
| 1×50 | 14.6 | 600 | 480 |
| 1×70 | 16.6 | 810 | 672 |
| 1×95 | 18.9 | 1,070 | 912 |
| 1×120 | 20.9 | 1,370 | 1,152 |
| 1×150 | 23 | 1,670 | 1,440 |
| 1×185 | 25.3 | 2,060 | 1,776 |
| 1×240 | 28.2 | 2,590 | 2,304 |
| 1×300 | 31.1 | 3,210 | 2,880 |
| 2×1.5 | 10.7 | 160 | 29 |
| 2×2.5 | 11.7 | 200 | 48 |
| 2×4 | 12.9 | 260 | 77 |
| 2×6 | 14 | 320 | 116 |
| 2×10 | 16 | 460 | 192 |
| 2×16 | 18.2 | 630 | 308 |
| 2×25 | 22 | 970 | 480 |
| 2×35 | 24.5 | 1,240 | 672 |
| 2×50 | 27.5 | 1,640 | 960 |
| 3×1.5 | 11.5 | 190 | 44 |
| 3×2.5 | 12.5 | 240 | 72 |
| 3×4 | 13.8 | 320 | 116 |
| 3×6 | 15 | 400 | 173 |
| 3×10 | 17.2 | 570 | 288 |
| 3×16 | 19.5 | 790 | 461 |
| 3×25 | 23.7 | 1,240 | 720 |
| 3×35 | 26.3 | 1,590 | 1,008 |
| 3×50 | 29.6 | 2,120 | 1,440 |
| 3×70 | 33.9 | 2,840 | 2,016 |
| 3×95 | 38.9 | 3,790 | 2,736 |
| 3×120 | 43.2 | 4,820 | 3,456 |
| 3×150 | 47.6 | 5,890 | 4,320 |
| 3×185 | 52.7 | 7,270 | 5,328 |
| 3×240 | 58.8 | 9,160 | 6,912 |
| 4×1.5 | 12.6 | 240 | 58 |
| 4×2.5 | 13.8 | 300 | 96 |
| 4×4 | 15.2 | 390 | 154 |
| 4×6 | 16.5 | 500 | 231 |
| 4×10 | 19.1 | 720 | 384 |
| 4×16 | 21.6 | 1,010 | 615 |
| 4×25 | 26.3 | 1,580 | 960 |
| 4×35 | 29.2 | 2,040 | 1,344 |
| 4×50 | 33 | 2,720 | 1,920 |
| 4×70 | 37.8 | 3,650 | 2,688 |
| 4×95 | 43.3 | 4,880 | 3,648 |
| 4×120 | 48.2 | 6,220 | 4,608 |
| 4×150 | 53.2 | 7,610 | 5,760 |
| 4×185 | 58.9 | 9,390 | 7,104 |
| 5×1.5 | 13.9 | 310 | 72 |
| 5×2.5 | 15.2 | 390 | 120 |
| 5×4 | 16.8 | 500 | 192 |
| 5×6 | 18.3 | 640 | 288 |
| 5×10 | 21.1 | 910 | 480 |
| 5×16 | 23.9 | 1,280 | 768 |
| 5×25 | 29.1 | 1,990 | 1,200 |
| 5×35 | 32.4 | 2,560 | 1,680 |
| 5×50 | 36.6 | 3,410 | 2,400 |
| 5×70 | 42 | 4,580 | 3,360 |
| 5×95 | 48.2 | 6,110 | 4,560 |
| 7×1.5 | 15.2 | 450 | 101 |
| 7×2.5 | 16.7 | 560 | 168 |
| 10×1.5 | 18.8 | 630 | 144 |
| 10×2.5 | 20.7 | 790 | 240 |
| 12×1.5 | 20.5 | 760 | 173 |
| 12×2.5 | 22.5 | 950 | 288 |
| 14×1.5 | 21.6 | 880 | 202 |
| 14×2.5 | 23.7 | 1,110 | 336 |
| 19×1.5 | 24.3 | 1,190 | 274 |
| 19×2.5 | 26.7 | 1,490 | 456 |
| 24×1.5 | 27.4 | 1,500 | 346 |
| 24×2.5 | 30.2 | 1,890 | 576 |
| 27×1.5 | 29.4 | 1,690 | 389 |
| 27×2.5 | 32.4 | 2,120 | 648 |
| 37×1.5 | 33.3 | 2,310 | 533 |
| 37×2.5 | 36.7 | 2,900 | 888 |
