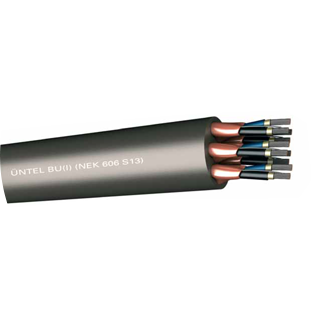

Kablo Yapısı
İLETKEN: Elektrolitik, kalayl› ve bükülü bak›r tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili/üçlü düzende ve bükülü perler/triadlar konstantrik olarak bükülür.
TOPRAKLAMA TELİ: Her per/triad yanında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
EKRAN: Her per/triad ve topraklama teli etrafında elektrolitik bakır kaplı Polyester bant ekran ( kapatma oranı: %100 ).
DIŞ KILIF: SHF2 (SHF MUD isteğe bağlı)
Çalışma Karakteristlikleri
KONSTRÜKSİYON : NEK 606 S13, IEC 60092/376
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK : IEC 60331
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. KIVRILMA ÇAPI (SABİT) : (kablo çapı) 8x
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1x2x0.75 | 7.3 | 100 | 20 |
| 2x2x0.75 | 12.2 | 140 | 39 |
| 4x2x0.75 | 14.6 | 160 | 77 |
| 7x2x0.75 | 17.8 | 110 | 135 |
| 8x2x0.75 | 22.3 | 160 | 154 |
| 9x2x0.75 | 22.3 | 200 | 173 |
| 10x2x0.75 | 22.3 | 240 | 192 |
| 12x2x0.75 | 24.4 | 320 | 231 |
| 14x2x0.75 | 25.8 | 400 | 269 |
| 16x2x0.75 | 27.5 | 480 | 308 |
| 19x2x0.75 | 29.1 | 660 | 365 |
| 24x2x0.75 | 33.1 | 880 | 461 |
| 1x3x0.75 | 7.7 | 250 | 27 |
| 2x3x0.75 | 13.7 | 410 | 53 |
| 4x3x0.75 | 16.4 | 640 | 106 |
| 7x3x0.75 | 20.2 | 320 | 185 |
| 8x3x0.75 | 25.3 | 530 | 212 |
| 9x3x0.75 | 25.3 | 960 | 238 |
| 10x3x0.75 | 25.3 | 1,120 | 264 |
| 12x3x0.75 | 27.6 | 1,360 | 317 |
| 14x3x0.75 | 29.2 | 1,600 | 370 |
| 16x3x0.75 | 31.1 | 1,800 | 423 |
| 19x3x0.75 | 33 | 2,100 | 502 |
| 24x3x0.75 | 37.5 | 2,600 | 634 |
| 1x2x1.5 | 8.6 | 400 | 34 |
| 2x2x1.5 | 14.6 | 700 | 68 |
| 4x2x1.5 | 17.5 | 1,024 | 135 |
| 7x2x1.5 | 21.4 | 1,296 | 236 |
| 8x2x1.5 | 26.9 | 1,440 | 269 |
| 9x2x1.5 | 26.9 | 1,600 | 303 |
| 10x2x1.5 | 26.9 | 1,760 | 336 |
| 12x2x1.5 | 29.4 | 2,080 | 404 |
| 14x2x1.5 | 31.1 | 2,400 | 471 |
| 16x2x1.5 | 33.1 | 2,720 | 538 |
| 19x2x1.5 | 35.1 | 3,040 | 639 |
| 24x2x1.5 | 39.9 | 3,360 | 807 |
| 1x3x1.5 | 9.2 | 520 | 48 |
| 2x3x1.5 | 16.5 | 910 | 96 |
| 4x3x1.5 | 19.8 | 1,331 | 192 |
| 7x3x1.5 | 24.3 | 1,685 | 336 |
| 8x3x1.5 | 30.5 | 1,872 | 384 |
| 9x3x1.5 | 30.5 | 2,080 | 432 |
| 10x3x1.5 | 30.5 | 2,288 | 480 |
| 12x3x1.5 | 33.3 | 2,704 | 576 |
| 14x3x1.5 | 35.3 | 3,120 | 672 |
| 16x3x1.5 | 37.6 | 3,536 | 768 |
| 19x3x1.5 | 39.8 | 3,952 | 912 |
| 24x3x1.5 | 45.3 | 4,368 | 1,152 |
| 1x2x2.5 | 9.5 | 572 | 53 |
| 2x2x2.5 | 16.3 | 1,001 | 106 |
| 4x2x2.5 | 19.5 | 1,464 | 212 |
| 7x2x2.5 | 23.9 | 1,853 | 370 |
| 8x2x2.5 | 30.1 | 2,059 | 423 |
| 9x2x2.5 | 30.1 | 2,288 | 476 |
| 10x2x2.5 | 30.1 | 2,517 | 528 |
| 1x3x2.5 | 10.2 | 744 | 77 |
| 2x3x2.5 | 18.4 | 1,301 | 154 |
| 4x3x2.5 | 22.1 | 1,904 | 308 |
| 7x3x2.5 | 27.1 | 2,409 | 538 |
| 8x3x2.5 | 34.1 | 2,677 | 615 |
| 9x3x2.5 | 34.1 | 2,974 | 692 |
| 10x3x2.5 | 34.1 | 3,272 | 768 |
