Description
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili/üçlü düzende ve bükülü perler/triadlar konsantrik olarak bükülür.
TOPRAKLAMA TELİ: Her per/triad yanında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
BİREYSEL EKRAN: Her per/triad ve topraklama teli etrafında elektrolitik bakır kaplı Polyester bant ekran ( kapatma oranı: %100 ).
TOPRAKLAMA TELİ: Genel ekran altında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
ORTAK ALAN: Elektrolitik bakır (veya aluminyum) kaplı Polyester bant ekran
DIŞ KILIF: SHF2 (SHF MUD isteğe bağlı)

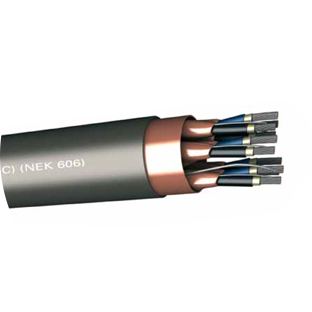

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili/üçlü düzende ve bükülü perler/triadlar konsantrik olarak bükülür.
TOPRAKLAMA TELİ: Her per/triad yanında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
BİREYSEL EKRAN: Her per/triad ve topraklama teli etrafında elektrolitik bakır kaplı Polyester bant ekran ( kapatma oranı: %100 ).
TOPRAKLAMA TELİ: Genel ekran altında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
ORTAK ALAN: Elektrolitik bakır (veya aluminyum) kaplı Polyester bant ekran
DIŞ KILIF: SHF2 (SHF MUD isteğe bağlı)
Çalışma Karakteristlikleri
KONSTRÜKSİYON : NEK 606, IEC 60092/376
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK : IEC 60331
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. KIVRILMA ÇAPI (SABİT) : (kablo çapı) 10x
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) |
Kablo Dış Çapı (mm) |
Yaklaşık Kablo Ağırlığı (kg / km) |
Bakır Ağırlığı (kg / km) |
| 1x2x0.75 |
7.5 |
100 |
24 |
| 2x2x0.75 |
12.4 |
150 |
44 |
| 4x2x0.75 |
14.8 |
250 |
82 |
| 7x2x0.75 |
18.1 |
400 |
140 |
| 8x2x0.75 |
22.6 |
470 |
159 |
| 9x2x0.75 |
22.6 |
570 |
178 |
| 10x2x0.75 |
22.6 |
660 |
197 |
| 12x2x0.75 |
24.6 |
800 |
236 |
| 14x2x0.75 |
26 |
980 |
274 |
| 16x2x0.75 |
27.7 |
1,090 |
312 |
| 19x2x0.75 |
29.4 |
1,290 |
370 |
| 24x2x0.75 |
33.3 |
1,710 |
466 |
| 1x3x0.75 |
8 |
280 |
32 |
| 2x3x0.75 |
14 |
430 |
58 |
| 4x3x0.75 |
16.7 |
680 |
111 |
| 7x3x0.75 |
20.4 |
590 |
190 |
| 8x3x0.75 |
25.5 |
810 |
216 |
| 9x3x0.75 |
25.5 |
1,140 |
243 |
| 10x3x0.75 |
25.5 |
820 |
269 |
| 12x3x0.75 |
27.9 |
1,050 |
322 |
| 14x3x0.75 |
29.5 |
1,470 |
375 |
| 16x3x0.75 |
31.4 |
1,270 |
428 |
| 19x3x0.75 |
33.2 |
1,620 |
507 |
| 24x3x0.75 |
37.7 |
2,330 |
639 |
| 1x2x1.5 |
8.9 |
181 |
39 |
| 2x2x1.5 |
14.9 |
272 |
72 |
| 4x2x1.5 |
17.7 |
454 |
140 |
| 7x2x1.5 |
21.7 |
727 |
240 |
| 8x2x1.5 |
27.2 |
854 |
274 |
| 9x2x1.5 |
27.2 |
1,035 |
308 |
| 10x2x1.5 |
27.2 |
1,198 |
341 |
| 12x2x1.5 |
29.6 |
1,452 |
408 |
| 14x2x1.5 |
31.3 |
1,778 |
476 |
| 16x2x1.5 |
33.4 |
1,978 |
543 |
| 10x19x2x1.5 |
35.4 |
2,341 |
644 |
| 24x2x1.5 |
40.2 |
3,102 |
812 |
| 1x3x1.5 |
9.5 |
234 |
53 |
| 2x3x1.5 |
16.7 |
351 |
101 |
| 4x3x1.5 |
20 |
584 |
197 |
| 7x3x1.5 |
24.5 |
935 |
341 |
| 8x3x1.5 |
30.8 |
1,098 |
389 |
| 9x3x1.5 |
30.8 |
1,332 |
437 |
| 10x3x1.5 |
30.8 |
1,542 |
485 |
| 12x3x1.5 |
33.6 |
1,870 |
581 |
| 14x3x1.5 |
35.5 |
2,290 |
677 |
| 16x3x1.5 |
37.8 |
2,547 |
773 |
| 19x3x1.5 |
40.1 |
3,015 |
917 |
| 24x3x1.5 |
45.6 |
3,997 |
115 |
| 1x2x2.5 |
7.5 |
100 |
7 |
| 2x2x2.5 |
12.4 |
150 |
24 |
| 4x2x2.5 |
14.8 |
250 |
44 |
| 7x2x2.5 |
18.1 |
400 |
82 |
| 8x2x2.5 |
22.6 |
470 |
140 |
| 9x2x2.5 |
22.6 |
570 |
159 |
| 10x2x2.5 |
22.6 |
660 |
178 |
| 1x2x2.5 |
24.6 |
800 |
197 |
| 2x2x2.5 |
26 |
980 |
236 |
| 4x2x2.5 |
27.7 |
1,090 |
274 |
| 7x2x2.5 |
29.4 |
1,290 |
312 |
| 8x2x2.5 |
33.3 |
1,710 |
370 |
| 9x3x2.5 |
8 |
280 |
466 |
| 10x3x2.5 |
14 |
430 |
32 |
