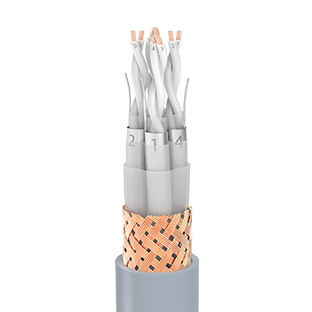

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 2 ( Class 5 ve/veya kalaylı isteğe bağlı)
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE). Tüm perler beyaz damarlar üzerine siyah numaralar ile oluşturulmuştur.
AYIRICI : Perler üzerinde ayırıcı folyo
BİREYSEL EKRAN : Her perin yanında elektrolitik, kalaylı, bakır tellerden bükülü topraklama teli ve her perin üzerinde alüminyum bant ekran
AYIRICI : Ayırıcı folyo
GENEL EKRAN : Elektrolitik bakır tellerden örülmüş ekran (Kapama oranı %90) (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Siyah veya Gri
Çalışma Karakteristlikleri
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1, IEC 60332 / 3-22 Cat A
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : 12 x (Kablo Çapı)
ANMA GERİLİMİ : 6xD
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 2x2x0,5 | 9.9 | 124 | 60 | 40.4 | 9 |
| 4x2x0,5 | 11.5 | 182 | 69 | 40.4 | 6 |
| 7x2x0,5 | 14 | 296 | 84 | 40.4 | 5 |
| 12x2x0,5 | 18 | 540 | 108 | 40.4 | 5 |
| 16x2x0,5 | 20 | 570 | 120 | 40.4 | 4 |
| 18x2x0,5 | 21 | 618 | 126 | 40.4 | 4 |
| 24x2x0,5 | 22.6 | 765 | 136 | 40.4 | 4 |
| 2x2x0,75 | 11.5 | 158 | 69 | 26 | 11 |
| 4x2x0,75 | 13.2 | 235 | 80 | 26 | 8 |
| 7x2x0,75 | 16.2 | 375 | 98 | 26 | 7 |
| 12x2x0,75 | 21.3 | 594 | 128 | 26 | 6 |
| 16x2x0,75 | 24.3 | 750 | 146 | 26 | 5 |
| 18x2x0,75 | 25.7 | 835 | 155 | 26 | 5 |
| 24x2x0,75 | 30.3 | 1090 | 182 | 26 | 5 |
| 2x2x1 | 12.1 | 175 | 73 | 19.2 | 13 |
| 4x2x1 | 14.5 | 295 | 87 | 19.2 | 9 |
| 7x2x1 | 17.2 | 428 | 104 | 19.2 | 8 |
| 12x2x1 | 22.6 | 680 | 136 | 19.2 | 7 |
| 16x2x1 | 25.8 | 860 | 155 | 19.2 | 6 |
| 18x2x1 | 27.1 | 942 | 163 | 19.2 | 6 |
| 24x2x1 | 31.9 | 1230 | 192 | 19.2 | 6 |
| 2x2x1,5 | 14.7 | 260 | 89 | 12.8 | 17 |
| 4x2x1,5 | 17.2 | 390 | 104 | 12.8 | 12 |
| 7x2x1,5 | 20.5 | 575 | 123 | 12.8 | 10 |
| 12x2x1,5 | 27.8 | 934 | 167 | 12.8 | 9 |
| 16x2x1,5 | 31 | 1175 | 186 | 12.8 | 8 |
| 18x2x1,5 | 32.8 | 1305 | 197 | 12.8 | 7 |
| 24x2x1,5 | 39 | 1790 | 234 | 12.8 | 7 |
