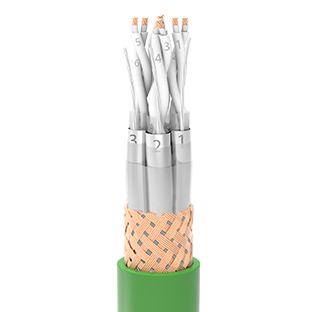

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 2 ( Class 5 ve/veya kalaylı isteğe bağlı)
ÖZEL AYIRICI : Mika bant
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE). Tüm perler beyaz damarlar üzerine siyah numaralar ile oluşturulmuştur.
AYIRICI : Perlerin üzerinde ayırıcı folyo
BİREYSEL EKRAN : Her perin yanında elektrolitik, kalaylı, bakır tellerden bükülü topraklama teli ve her perin üzerinde alüminyum bant ekran
AYIRICI : Ayırıcı folyo
GENEL EKRAN : Elektrolitik bakır tellerden örülmüş ekran (Kapama oranı %90) (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Turuncu veya Yeşil
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 376
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1, IEC 60332 / 3-22 Cat A
YANMAZLIK : IEC 60331 / 21, IEC 60331 / 1-2
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : 6xD
ANMA GERİLİMİ : 150 / 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 2x2x0,5 | 11.7 | 156 | 71 | 40.4 | 9 |
| 4x2x0,5 | 14.1 | 258 | 85 | 40.4 | 6 |
| 7x2x0,5 | 16.7 | 370 | 101 | 40.4 | 5 |
| 12x2x0,5 | 21.7 | 564 | 131 | 40.4 | 5 |
| 16x2x0,5 | 24.1 | 700 | 145 | 40.4 | 4 |
| 18x2x0,5 | 25.5 | 780 | 155 | 40.4 | 4 |
| 24x2x0,5 | 27.4 | 950 | 165 | 40.4 | 4 |
| 2x2x0,75 | 13 | 182 | 78 | 26 | 11 |
| 4x2x0,75 | 15.6 | 305 | 94 | 26 | 8 |
| 7x2x0,75 | 18.6 | 440 | 112 | 26 | 7 |
| 12x2x0,75 | 24.8 | 706 | 149 | 26 | 6 |
| 16x2x0,75 | 28.2 | 890 | 170 | 26 | 5 |
| 18x2x0,75 | 29.6 | 975 | 178 | 26 | 5 |
| 24x2x0,75 | 34.9 | 1264 | 210 | 26 | 5 |
| 2x2x1 | 14.4 | 228 | 87 | 19.2 | 13 |
| 4x2x1 | 16.7 | 345 | 101 | 19.2 | 9 |
| 7x2x1 | 19.9 | 502 | 120 | 19.2 | 8 |
| 12x2x1 | 26.3 | 790 | 158 | 19.2 | 7 |
| 16x2x1 | 30.1 | 1010 | 181 | 19.2 | 6 |
| 18x2x1 | 31.7 | 1110 | 191 | 19.2 | 6 |
| 24x2x1 | 37.7 | 1530 | 227 | 19.2 | 6 |
| 2x2x1,5 | 16.2 | 294 | 98 | 12.8 | 17 |
| 4x2x1,5 | 18.9 | 435 | 114 | 12.8 | 12 |
| 7x2x1,5 | 22.9 | 655 | 138 | 12.8 | 10 |
| 12x2x1,5 | 31.1 | 1060 | 187 | 12.8 | 9 |
| 16x2x1,5 | 34.7 | 1330 | 209 | 12.8 | 8 |
| 18x2x1,5 | 37.1 | 1562 | 223 | 12.8 | 7 |
| 24x2x1,5 | 43.8 | 2040 | 263 | 12.8 | 7 |
