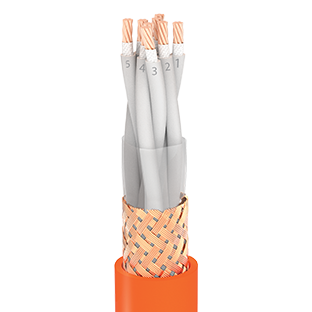

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 2 ( Class 5 ve/veya kalaylı isteğe bağlı)
ÖZEL AYIRICI : Mika bant
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE). Tüm perler beyaz damarlar üzerine siyah numaralar ile oluşturulmuştur.
AYIRICI : Ayırıcı folyo
EKRAN : Elektrolitik bakır tellerden örülmüş ekran (Kapama oranı %90) (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Turuncu veya Yeşil
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 376
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1, IEC 60332 / 3-22 Cat A
YANMAZLIK : IEC 60331 / 21, IEC 60331 / 1-2
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : 6xD
ANMA GERİLİMİ : 150 / 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 1x2x0,5 | 7.2 | 70 | 44 | 40.4 | 11 |
| 1x4x0,5 | 8.1 | 95 | 49 | 40.4 | 9 |
| 2x2x0,5 | 10.2 | 120 | 62 | 40.4 | 9 |
| 4x2x0,5 | 11.9 | 175 | 72 | 40.4 | 6 |
| 5x2x0,5 | 12.9 | 202 | 78 | 40.4 | 6 |
| 7x2x0,5 | 14.5 | 280 | 87 | 40.4 | 5 |
| 8x2x0,5 | 15.6 | 310 | 94 | 40.4 | 5 |
| 10x2x0,5 | 18.3 | 390 | 110 | 40.4 | 5 |
| 12x2x0,5 | 18.8 | 424 | 113 | 40.4 | 5 |
| 14x2x0,5 | 19.9 | 480 | 120 | 40.4 | 4 |
| 16x2x0,5 | 21 | 530 | 126 | 40.4 | 4 |
| 18x2x0,5 | 22.2 | 585 | 134 | 40.4 | 4 |
| 19x2x0,5 | 22.2 | 605 | 134 | 40.4 | 4 |
| 20x2x0,5 | 23.2 | 630 | 140 | 40.4 | 4 |
| 24x2x0,5 | 23.6 | 705 | 142 | 40.4 | 4 |
| 37x2x0,5 | 29.6 | 1025 | 180 | 40.4 | 3 |
| 1x2x0,75 | 8.1 | 90 | 49 | 26 | 13 |
| 1x4x0,75 | 9.4 | 125 | 57 | 26 | 11 |
| 2x2x0,75 | 11.9 | 155 | 72 | 26 | 11 |
| 4x2x0,75 | 14.3 | 260 | 86 | 26 | 8 |
| 5x2x0,75 | 15.5 | 300 | 93 | 26 | 7 |
| 6x2x0,75 | 16.9 | 346 | 102 | 26 | 7 |
| 7x2x0,75 | 16.9 | 368 | 102 | 26 | 7 |
| 8x2x0,75 | 18.3 | 413 | 110 | 26 | 6 |
| 10x2x0,75 | 21.4 | 510 | 129 | 26 | 6 |
| 12x2x0,75 | 22.3 | 580 | 134 | 26 | 6 |
| 14x2x0,75 | 23.4 | 640 | 141 | 26 | 5 |
| 16x2x0,75 | 24.8 | 716 | 149 | 26 | 5 |
| 18x2x0,75 | 26.1 | 786 | 157 | 26 | 5 |
| 19x2x0,75 | 26.1 | 810 | 157 | 26 | 5 |
| 20x2x0,75 | 27.6 | 864 | 166 | 26 | 5 |
| 24x2x0,75 | 30.7 | 1020 | 185 | 26 | 5 |
| 37x2x0,75 | 35.8 | 1510 | 215 | 26 | 4 |
| 1x2x1 | 8.5 | 96 | 51 | 19.2 | 16 |
| 1x4x1 | 9.7 | 136 | 59 | 19.2 | 13 |
| 2x2x1 | 12.2 | 170 | 74 | 19.2 | 13 |
| 4x2x1 | 14.7 | 280 | 89 | 19.2 | 9 |
| 5x2x1 | 16 | 325 | 96 | 19.2 | 9 |
| 6x2x1 | 17.4 | 380 | 105 | 19.2 | 8 |
| 7x2x1 | 17.4 | 405 | 105 | 19.2 | 8 |
| 8x2x1 | 18.8 | 452 | 113 | 19.2 | 8 |
| 10x2x1 | 22.3 | 572 | 134 | 19.2 | 7 |
| 12x2x1 | 23 | 638 | 138 | 19.2 | 7 |
| 14x2x1 | 24.1 | 710 | 145 | 19.2 | 6 |
| 16x2x1 | 25.6 | 795 | 154 | 19.2 | 6 |
| 18x2x1 | 26.9 | 870 | 162 | 19.2 | 6 |
| 19x2x1 | 26.9 | 900 | 162 | 19.2 | 6 |
| 20x2x1 | 28.5 | 960 | 171 | 19.2 | 6 |
| 24x2x1 | 28.9 | 1080 | 174 | 19.2 | 6 |
| 37x2x1 | 36.9 | 1682 | 222 | 19.2 | 5 |
| 1x2x1,5 | 9.5 | 120 | 57 | 12.8 | 20 |
| 1x4x1,5 | 10.9 | 174 | 66 | 12.8 | 17 |
| 2x2x1,5 | 14.4 | 246 | 87 | 12.8 | 17 |
| 4x2x1,5 | 16.8 | 364 | 101 | 12.8 | 12 |
| 5x2x1,5 | 18.4 | 430 | 111 | 12.8 | 11 |
| 6x2x1,5 | 20.1 | 490 | 121 | 12.8 | 10 |
| 7x2x1,5 | 20.1 | 540 | 121 | 12.8 | 10 |
| 8x2x1,5 | 21.7 | 600 | 131 | 12.8 | 9 |
| 10x2x1,5 | 25.7 | 765 | 155 | 12.8 | 9 |
| 12x2x1,5 | 26.5 | 850 | 159 | 12.8 | 9 |
| 14x2x1,5 | 28.1 | 965 | 169 | 12.8 | 8 |
| 16x2x1,5 | 29.6 | 1070 | 178 | 12.8 | 8 |
| 18x2x1,5 | 31.3 | 1185 | 188 | 12.8 | 7 |
| 19x2x1,5 | 31.3 | 1230 | 188 | 12.8 | 7 |
| 20x2x1,5 | 33.2 | 1312 | 200 | 12.8 | 7 |
| 24x2x1,5 | 33.7 | 1478 | 203 | 12.8 | 7 |
| 37x2x1,5 | 43 | 2290 | 258 | 12.8 | 6 |
