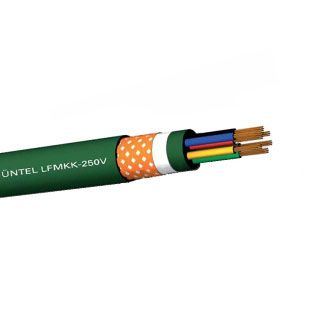

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel. IEC 60228 Sınıf 2 (kalaylı isteğe bağlı).
İZOLASYON : PVC izolasyon üzerine Poliamid koruyucu tabaka.
DÖRTLEME : Dört izoleli tel, yıldız dörtlü şekilde bükülür. Dörtlüler konsantrik olarak bükülür.
İÇ KILIF : PVC bileşik.
AYIRICI : Su geçirmez bant.
EKRAN : Elektrolitik bakır tellerden örülmüş ekran (kapatma oranı: %90).
DIŞ KILIF : Alev yürütmeyen, PVC bileşik. Renk: Yeşil.
Çalışma Karakteristlikleri
KONSTRÜKSİYON : VG 88777
TESTLER VE MALZEME : VG 88777
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
iŞLETME SICAKLIĞI : – 20°C / + 85°C
MİN. BÜKÜM YARIÇAPI (SABİT): 7 x (Kablo Çapı)
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 2,0 kV
Teknik Özellikleri
| NOMİNAL KESİT (mm2) |
KABLO DIŞ ÇAPI (mm) |
YAKLAŞIK KABLO AĞIRLIĞI (kg / km) |
BAKIR AĞIRLIĞI (kg / km) |
|---|---|---|---|
| 2x2x0,75 | 9 | 155 | 28.8 |
| 4x2x0,75 | 13 | 270 | 57.6 |
| 6x2x0,75 | 15 | 360 | 86.4 |
| 8x2x0,75 | 16.5 | 415 | 115.2 |
| 10x2x0,75 | 18 | 505 | 144 |
| 14x2x0,75 | 19 | 570 | 201.6 |
