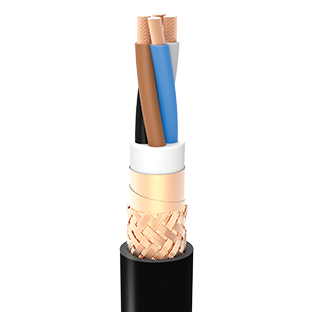

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 2 ( Class 5 ve/veya kalaylı isteğe bağlı)
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE)
AYIRICI : Ayırıcı folyo ve/ veya halojensiz bileşik
EKRAN : %100 kapamalı Bakır / polyester bant ve min. %90 kapamalu bakır örgü ekran (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, polyolefin bazlı bileşik (SHF 1)
RENK : Siyah veya Gri
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 353
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1-2, IEC 60332 / 3-22 Cat A
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
EKRAN ETKİNLİĞİ (EMC Tip için) : DIN EN 50147-1
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : 6 x D
ANMA GERİLİMİ : 1,8 / 3 (3,6) kV
TEST GERİLİMİ : 6,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 1×10 | 13 | 295 | 78 | 1.83 | 72 |
| 1×16 | 14.6 | 411 | 88 | 1.15 | 96 |
| 1×25 | 15.7 | 512 | 95 | 0.727 | 127 |
| 1×35 | 17.2 | 631 | 103 | 0.524 | 157 |
| 1×50 | 18.5 | 791 | 111 | 0.387 | 196 |
| 1×70 | 20.2 | 1022 | 121 | 0.268 | 242 |
| 1×95 | 22.3 | 1324 | 134 | 0.193 | 293 |
| 1×120 | 23.8 | 1585 | 143 | 0.153 | 339 |
| 1×150 | 25.7 | 1908 | 154 | 0.124 | 389 |
| 1×185 | 27.8 | 2315 | 167 | 0.0991 | 444 |
| 1×240 | 30.4 | 2919 | 183 | 0.0754 | 522 |
| 3×10 | 23.4 | 933 | 140 | 1.83 | 50 |
| 3×16 | 25.8 | 1214 | 155 | 1.15 | 67 |
| 3×25 | 28.3 | 1564 | 170 | 0.727 | 89 |
| 3×35 | 31.3 | 1950 | 188 | 0.524 | 110 |
| 3×50 | 34.7 | 2540 | 208 | 0.387 | 137 |
| 3×70 | 38.7 | 3400 | 232 | 0.268 | 169 |
| 3×95 | 43 | 4390 | 258 | 0.193 | 205 |
| 3×120 | 47.1 | 5382 | 283 | 0.153 | 237 |
| 3×150 | 50.9 | 6464 | 305 | 0.124 | 272 |
| 3×185 | 53.8 | 7928 | 323 | 0.0991 | 311 |
| 3×240 | 63.3 | 9480 | 380 | 0.0754 | 365 |
