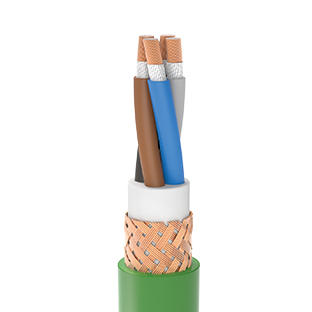

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 5 ( Class 2 ve/veya kalaylı isteğe bağlı)
ÖZEL AYIRICI : Mika bant
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE)
AYIRICI : Halojensiz dolgu bileşiği
EKRAN : Elektrolitik bakır tellerden örülmüş ekran (Kapama oranı %90) (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Turuncu veya Yeşil
FI (DOLGU) : Ekstrüze edilmiş dolgu bileşiği
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 353
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1-2, IEC 60332 / 3-22 Cat A
YANMAZLIK : IEC 60331 / 21, IEC 60331 / 1-2
HALOJEN MİKTARI : IEC 60331 / 21, IEC 60331 / 1-2
DUMAN YOĞUNLUĞU : IEC 60754 / 1-2
OZON DAYANIMI : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
ÇALIŞMA SICAKLIĞI : IEC 60811 / 403
MİN. BÜKÜLME YARIÇAPI (SABİT) : -40°C / + 90°C
ANMA GERİLİMİ : 6xD
TEST GERİLİMİ : 0,6 / 1 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 2×1 | 10.9 | 180 | 66 | 19.5 | 14 |
| 2×1,5 | 11.5 | 200 | 69 | 13.3 | 18 |
| 2×2,5 | 12.4 | 240 | 75 | 7.98 | 25 |
| 2×4 | 14.1 | 335 | 85 | 4.95 | 33 |
| 2×6 | 15.1 | 400 | 91 | 3.3 | 43 |
| 2×10 | 17.5 | 555 | 105 | 1.91 | 60 |
| 2×16 | 19.7 | 735 | 119 | 1.21 | 79 |
| 2×25 | 24.1 | 1080 | 145 | 0.78 | 104 |
| 2×35 | 26.1 | 1350 | 157 | 0.554 | 129 |
| 2×50 | 29.7 | 1780 | 178 | 0.386 | 166 |
| 2×70 | 34.7 | 2470 | 209 | 0.272 | 204 |
| 2×95 | 38.7 | 3165 | 233 | 0.206 | 243 |
| 2×120 | 42.7 | 3900 | 257 | 0.161 | 282 |
| 2×150 | 47.1 | 4795 | 283 | 0.129 | 324 |
| 2×185 | 52.1 | 5790 | 313 | 0.106 | 367 |
| 2×240 | 59.1 | 7585 | 375 | 0.0801 | 432 |
| 3×1 | 11.6 | 200 | 70 | 19.5 | 12 |
| 3×1,5 | 12 | 225 | 72 | 13.3 | 15 |
| 3×2,5 | 12.9 | 270 | 78 | 7.98 | 21 |
| 3×4 | 14.8 | 380 | 89 | 4.95 | 28 |
| 3×6 | 15.9 | 460 | 96 | 3.3 | 35 |
| 3×10 | 18.4 | 652 | 111 | 1.91 | 50 |
| 3×16 | 20.8 | 885 | 125 | 1.21 | 66 |
| 3×25 | 25.8 | 1330 | 155 | 0.78 | 86 |
| 3×35 | 27.8 | 1660 | 167 | 0.554 | 107 |
| 3×50 | 31.7 | 2210 | 191 | 0.386 | 137 |
| 3×70 | 37.3 | 3175 | 224 | 0.272 | 168 |
| 3×95 | 41.2 | 3970 | 248 | 0.206 | 201 |
| 3×120 | 45.9 | 4984 | 276 | 0.161 | 233 |
| 3×150 | 50.2 | 6058 | 301 | 0.129 | 268 |
| 3×185 | 55.9 | 7380 | 335 | 0.106 | 303 |
| 3×240 | 63.2 | 9670 | 380 | 0.0801 | 356 |
| 4×1 | 12.5 | 230 | 75 | 19.5 | 12 |
| 4×1,5 | 12.9 | 255 | 78 | 13.1 | 15 |
| 4×2,5 | 14.6 | 350 | 88 | 7.98 | 21 |
| 4×4 | 16 | 445 | 96 | 4.95 | 28 |
| 4×6 | 17.4 | 550 | 105 | 3.3 | 35 |
| 4×10 | 20.2 | 790 | 122 | 1.91 | 50 |
| 4×16 | 22.9 | 1086 | 138 | 1.21 | 66 |
| 4×25 | 28.3 | 1615 | 170 | 0.78 | 86 |
| 4×35 | 30.7 | 2060 | 184 | 0.554 | 107 |
| 4×50 | 36 | 2890 | 216 | 0.386 | 137 |
| 4×70 | 41.5 | 3980 | 249 | 0.272 | 168 |
| 4×95 | 46 | 5015 | 276 | 0.206 | 201 |
| 4×120 | 51 | 6265 | 306 | 0.161 | 233 |
| 4×150 | 56.1 | 7685 | 337 | 0.129 | 268 |
| 4×185 | 62.1 | 9280 | 373 | 0.106 | 303 |
| 4×240 | 70.8 | 12296 | 425 | 0.0801 | 356 |
| 5×1 | 14 | 300 | 84 | 19.5 | 10 |
| 5×1,5 | 14.5 | 330 | 87 | 13.3 | 13 |
| 5×2,5 | 15.7 | 405 | 95 | 7.98 | 17 |
| 5×4 | 17.4 | 530 | 105 | 4.95 | 23 |
| 5×6 | 18.8 | 650 | 113 | 3.3 | 29 |
| 5×10 | 22.2 | 950 | 134 | 1.91 | 42 |
| 5×16 | 25.1 | 1300 | 151 | 1.21 | 54 |
| 5×25 | 31.2 | 1950 | 188 | 0.78 | 71 |
| 5×35 | 34.3 | 2525 | 206 | 0.554 | 89 |
| 5×50 | 39.7 | 3490 | 238 | 0.386 | 114 |
| 5×70 | 46.4 | 4895 | 278 | 0.272 | 140 |
| 7×1,5 | 15.4 | 380 | 93 | 13.3 | 11 |
| 7×2,5 | 17 | 482 | 102 | 7.98 | 16 |
| 10×1,5 | 18.9 | 525 | 114 | 13.3 | 10 |
| 12×1,5 | 19.6 | 580 | 118 | 13.3 | 10 |
| 14×1,5 | 20.6 | 640 | 124 | 13.3 | 9 |
| 19×1,5 | 22.6 | 760 | 136 | 13.3 | 8 |
| 24×1,5 | 26.1 | 946 | 157 | 13.3 | 8 |
