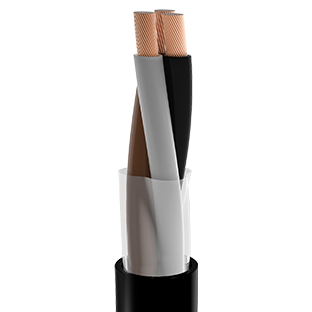

Kablo Yapısı
İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 5 ( Class 2 ve/veya kalaylı isteğe bağlı)
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE)
AYIRICI : Ayırıcı folyo
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Siyah, Gri veya Kırmızı
NOFI (DOLGUSIZ) : Ayırıcı folyo ile
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 353
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1, IEC 60332 / 3-22 Cat A
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : Kablo Dış Çapı : D ≤ 25 mm 4xD – D > 25 mm 6xD
ANMA GERİLİMİ : 0,6 / 1 kV
TEST GERİLİMİ : 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 1×1 | 4.8 | 32 | 19 | 19.5 | 16 |
| 1×1,5 | 5 | 37 | 20 | 13.3 | 21 |
| 1×2,5 | 5.5 | 48 | 22 | 7.98 | 29 |
| 1×4 | 6 | 64 | 24 | 4.95 | 39 |
| 1×6 | 6.5 | 83 | 26 | 3.3 | 50 |
| 1×10 | 7.6 | 127 | 30 | 1.91 | 71 |
| 1×16 | 8.8 | 187 | 35 | 1.21 | 93 |
| 1×25 | 10.9 | 280 | 44 | 0.78 | 122 |
| 1×35 | 12 | 376 | 72 | 0.554 | 152 |
| 1×50 | 13.9 | 518 | 83 | 0.386 | 195 |
| 1×70 | 16 | 731 | 96 | 0.272 | 240 |
| 1×95 | 17.8 | 938 | 107 | 0.206 | 286 |
| 1×120 | 19.9 | 1192 | 119 | 0.161 | 332 |
| 1×150 | 21.7 | 1464 | 130 | 0.129 | 382 |
| 1×185 | 24.2 | 1780 | 145 | 0.106 | 432 |
| 1×240 | 27.7 | 2390 | 166 | 0.0801 | 508 |
| 1×300 | 30.5 | 2936 | 183 | 0.0641 | 590 |
| 2×1 | 7.5 | 58 | 30 | 13.3 | 14 |
| 2×1,5 | 7.9 | 68 | 32 | 7.98 | 18 |
| 2×2,5 | 9 | 95 | 36 | 4.95 | 25 |
| 2×4 | 10 | 127 | 40 | 3.3 | 35 |
| 2×6 | 11.3 | 173 | 46 | 1.91 | 43 |
| 2×10 | 13.3 | 280 | 54 | 1.21 | 60 |
| 2×16 | 15.7 | 407 | 63 | 1.21 | 79 |
| 3×1 | 7.9 | 72 | 32 | 13.3 | 12 |
| 3×1,5 | 8.6 | 91 | 35 | 7.98 | 15 |
| 3×2,5 | 9.5 | 123 | 38 | 7.98 | 21 |
| 3×4 | 10.6 | 170 | 43 | 4.95 | 28 |
| 3×6 | 12 | 233 | 48 | 3.3 | 35 |
| 3×10 | 14.5 | 370 | 58 | 1.91 | 50 |
| 3×16 | 16.9 | 566 | 68 | 1.21 | 66 |
| 4×1 | 8.9 | 93 | 36 | 19.5 | 12 |
| 4×1,5 | 9.4 | 112 | 38 | 13.3 | 15 |
| 4×2,5 | 10.5 | 154 | 42 | 7.98 | 21 |
| 4×4 | 11.9 | 220 | 48 | 4.95 | 28 |
| 4×6 | 13.2 | 297 | 53 | 3.3 | 35 |
| 4×10 | 16.1 | 480 | 65 | 1.91 | 50 |
| 4×16 | 18.7 | 707 | 75 | 1.21 | 66 |
| 5×1 | 9.7 | 133 | 39 | 19.5 | 10 |
| 5×1,5 | 10.2 | 136 | 41 | 13.3 | 13 |
| 5×2,5 | 11.7 | 195 | 47 | 7.98 | 17 |
| 5×4 | 13 | 271 | 52 | 4.95 | 23 |
| 5×6 | 14.7 | 375 | 59 | 3.3 | 29 |
| 5×10 | 17.9 | 601 | 72 | 1.91 | 42 |
| 5×16 | 20.8 | 887 | 84 | 1.21 | 54 |
| 7×1,5 | 11.2 | 176 | 45 | 13.3 | 11 |
| 7×2,5 | 12.6 | 247 | 51 | 7.98 | 16 |
| 7×4 | 14.4 | 365 | 58 | 4.95 | 21 |
| 10×1,5 | 14.3 | 257 | 58 | 13.3 | 10 |
| 10×2,5 | 16.3 | 367 | 65 | 7.98 | 14 |
| 12×1,5 | 14.8 | 287 | 60 | 13.3 | 10 |
| 12×4 | 19.5 | 614 | 78 | 4.95 | 18 |
| 14×1,5 | 15.6 | 325 | 63 | 13.3 | 9 |
| 14×2,5 | 18 | 481 | 72 | 7.98 | 12 |
| 16×2,5 | 19 | 544 | 76 | 7.98 | 12 |
| 19×1,5 | 17.4 | 427 | 70 | 13.3 | 8 |
| 20×2,5 | 21.2 | 683 | 85 | 7.98 | 11 |
| 24×1,5 | 24.3 | 792 | 98 | 13.3 | 8 |
| 30×1,5 | 22 | 668 | 88 | 13.3 | 7 |
| 30×2,5 | 25.3 | 983 | 127 | 7.98 | 10 |
