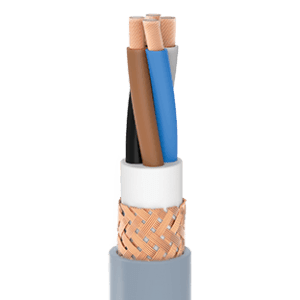

Kablo Yapısı
İLETKEN: Elektrolitik, tavlı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 ve/veya kalaylı isteğe bağlı).
İZOLASYON: HF HEPR bileşiği.
DOLGU: Halojensiz bileşik.
EKRAN: Elektrolitik bakır tellerden örülmüş ekran (kapatma oranı: %90). MGCH (EMC) tipinde ekrana ilave olarak %100 kapatma oranlı bakır bant mevcuttur.
DIŞ KILIF: Halojensiz, alev iletmeyen, termoplastik poliolefin bazlı bileşik (HM4 / SHF1) – HD 604.
RENK: Siyah veya Gri
Çalışma Karakteristlikleri
KONSTRÜKSİYON: DIN 89158, IEC 60092/353
TESTLER VE MALZEME: IEC 60092 /350-351-359
ALEV YÜRÜTMEME: IEC 60332 /1, IEC 60332 / 3 Cat A
HALOJEN MİKTARI: IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU: IEC 61034 / 1-2 ( DIN EN 50268/1-2)
EKRAN ETKİNLİĞİ (EMC Tipi için): DIN EN 50147-1
İŞLETME SICAKLIĞI: -40°C / + 90°C
MİN. BÜKÜM YARIÇAPI (SABİT): 8 x (Kablo Çapı)
ANMA GERİLİMLERİ: 0,6 / 1 kV
TEST GERİLİMİ: 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1×1 | 5.9 | 59 | 30.6 |
| 1×1.5 | 6.2 | 68 | 35.4 |
| 1×2.5 | 6.6 | 81 | 45 |
| 1×4 | 7.2 | 104 | 64.4 |
| 1×6 | 7.7 | 128 | 83.6 |
| 1×10 | 8.8 | 181 | 127 |
| 1×16 | 10 | 250 | 189.6 |
| 1×25 | 11.9 | 368 | 286 |
| 1×35 | 12.9 | 466 | 390 |
| 1×50 | 15.2 | 654 | 566 |
| 1×70 | 17.3 | 889 | 776 |
| 1×95 | 19.1 | 1149 | 1033 |
| 1×120 | 21 | 1454 | 1290 |
| 1×150 | 23.2 | 1740 | 1581 |
| 1×185 | 25.4 | 2131 | 1931 |
| 1×240 | 28.4 | 2747 | 2485 |
| 1×300 | 31.3 | 3420 | 3113 |
| 2×1 | 10.8 | 184 | 65.2 |
| 2×1.5 | 11.6 | 216 | 74.8 |
| 2×2.5 | 12.4 | 256 | 100 |
| 2×4 | 13.6 | 320 | 137.8 |
| 2×6 | 15.2 | 427 | 212.2 |
| 2×10 | 17 | 565 | 308 |
| 2×16 | 19.6 | 775 | 443.2 |
| 2×25 | 23.2 | 1112 | 635 |
| 3×1 | 11.3 | 206 | 74.8 |
| 3×1.5 | 12.1 | 242 | 95.2 |
| 3×2.5 | 13 | 293 | 133 |
| 3×4 | 14.2 | 369 | 176.2 |
| 3×6 | 15.9 | 498 | 288.8 |
| 3×10 | 18.1 | 686 | 404 |
| 3×16 | 20.6 | 936 | 596.8 |
| 3×25 | 24.7 | 1376 | 894 |
| 3×35 | 27 | 1733 | 1211 |
| 3×50 | 30.9 | 2292 | 1672 |
| 3×70 | 35.8 | 3160 | 2277 |
| 3×95 | 40.3 | 4189 | 3148 |
| 3×120 | 44.3 | 5161 | 3871 |
| 3×150 | 49.2 | 6335 | 4784 |
| 3×185 | 54.3 | 7789 | 5878 |
| 3×240 | 61.2 | 10065 | 7532 |
| 4×1 | 12.2 | 241 | 88.4 |
| 4×1.5 | 12.9 | 280 | 115.6 |
| 4×2.5 | 13.9 | 343 | 155 |
| 4×4 | 15.9 | 484 | 265.6 |
| 4×6 | 17.1 | 595 | 342.4 |
| 4×10 | 19.5 | 827 | 514 |
| 4×16 | 22.6 | 1159 | 763.4 |
| 4×25 | 27.1 | 1711 | 1155 |
| 4×35 | 29.8 | 2179 | 1539 |
| 4×50 | 34.1 | 2886 | 2170 |
| 4×70 | 39.9 | 4081 | 3082 |
| 4×95 | 44.6 | 5306 | 4093 |
| 4×120 | 49.1 | 6557 | 5058 |
| 4×150 | 54.6 | 8063 | 6287 |
| 4×185 | 60.5 | 9961 | 7697 |
| 4×240 | 67.9 | 12838 | 9876 |
| 5×1 | 13 | 271 | 103 |
| 5×1.5 | 13.8 | 318 | 128 |
| 5×2.5 | 15.5 | 433 | 208 |
| 5×4 | 17.1 | 557 | 298 |
| 5×6 | 18.7 | 702 | 411 |
| 5×10 | 21.3 | 979 | 621 |
| 5×16 | 24.8 | 1382 | 926 |
| 5×25 | 29.8 | 2047 | 1385 |
| 6×1 | 13.7 | 290 | 115.6 |
| 6×1.5 | 15.2 | 384 | 179.4 |
| 6×2.5 | 16.4 | 472 | 155 |
| 7×1 | 13.7 | 294 | 125.2 |
| 7×1.5 | 15.2 | 392 | 193.8 |
| 7×2.5 | 16.4 | 486 | 279 |
| 8×1 | 13.9 | 296 | 169.8 |
| 8×1.5 | 15 | 361 | 208.2 |
| 8×2.5 | 16.6 | 471 | 303 |
| 9×1 | 14.8 | 333 | 179.4 |
| 9×1.5 | 15.9 | 404 | 240.6 |
| 9×2.5 | 17.7 | 531 | 327 |
| 10×1 | 15.1 | 344 | 191 |
| 10×1.5 | 16.3 | 420 | 258 |
| 10×2.5 | 18.1 | 549 | 354 |
| 12×1 | 15.6 | 383 | 210.2 |
| 12×1.5 | 17 | 479 | 286.8 |
| 12×2.5 | 18.9 | 631 | 420 |
| 14×1 | 16.3 | 534 | 248.4 |
| 14×1.5 | 17.8 | 696 | 315.6 |
| 14×2.5 | 19.7 | 706 | 468 |
| 16×1 | 17.2 | 480 | 267.6 |
| 16×1.5 | 18.6 | 596 | 362.4 |
| 16×2.5 | 20.9 | 802 | 516 |
| 19×1 | 18 | 535 | 296.4 |
| 19×1.5 | 19.7 | 678 | 405.6 |
| 19×2.5 | 21.9 | 905 | 607 |
| 20×1 | 18 | 565 | 306 |
| 20×1.5 | 19.7 | 717 | 420 |
| 20×2.5 | 22.1 | 965 | 631 |
| 21×1 | 19.1 | 630 | 333.6 |
| 21×1.5 | 20.9 | 798 | 434.4 |
| 21×2.5 | 23.3 | 1062 | 655 |
| 24×1 | 21.1 | 672 | 362.4 |
| 24×1.5 | 231 | 855 | 496.6 |
| 24×2.5 | 25.7 | 1140 | 746 |
| 25×1 | 21.1 | 690 | 371 |
| 25×1.5 | 23.1 | 880 | 511 |
| 25×2.5 | 25.7 | 1170 | 770 |
| 27×1 | 21.6 | 730 | 410.2 |
| 27×1.5 | 23.6 | 930 | 539.8 |
| 27×2.5 | 26.3 | 1240 | 818 |
| 30×1 | 22.5 | 802 | 439 |
| 30×1.5 | 24.6 | 1022 | 602 |
| 30×2.5 | 27.3 | 1370 | 909 |
| 32×1 | 23.2 | 850 | 458.2 |
| 32×1.5 | 25.4 | 1080 | 630.8 |
| 32×2.5 | 28.3 | 1455 | 957 |
| 36×1 | 24 | 930 | 515.6 |
| 36×1.5 | 26.3 | 1190 | 688.4 |
| 36×2.5 | 29.3 | 1606 | 1062 |
| 37×1 | 24 | 938 | 525.2 |
| 37×1.5 | 26.3 | 1201 | 702.8 |
| 37×2.5 | 29.3 | 1622 | 1086 |
| 40×1 | 25.1 | 1065 | 554 |
| 40×1.5 | 27.5 | 1325 | 774 |
| 40×2.5 | 30.7 | 1790 | 1187 |
| 42×1 | 26.1 | 1085 | 573.2 |
| 42×1.5 | 28.6 | 1388 | 802.8 |
| 42×2.5 | 31.8 | 1873 | 1235 |
| 48×1 | 27.6 | 1195 | 658.8 |
| 48×1.5 | 30.2 | 1535 | 889.2 |
| 48×2.5 | 33.7 | 2075 | 1379 |
| 60×1 | 30 | 1450 | 774 |
| 60×1.5 | 33 | 1870 | 1091 |
