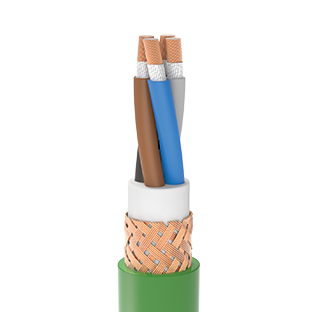

Kablo Yapısı
İLETKEN: Elektrolitik, tavlı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 ve/veya kalaylı isteğe bağlı).
AYIRICI: Mika Bant.
İZOLASYON: HF HEPR bileşiği.
EKRAN: Elektrolitik bakır tellerden örülmüş ekran (kapatma oranı: %90).
DIŞ KILIF: Halojensiz, alev iletmeyen, yanmaz, termoplastik poliolefin bazlı bileşik (HM4 / SHF1) – HD 604 – IEC 332 / 3.
Renk: Yeşil.
Çalışma Karakteristlikleri
KONSTRÜKSİYON: DIN 89158, IEC 60092/353
TESTLER VE MALZEME: IEC 60092 /350-351-359
ALEV YÜRÜTMEME: IEC 60332/1, IEC 60332/3 Cat A
YANMAZLIK: IEC 60331
HALOJEN MİKTARI: IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞI: IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI: -40°C / + 90°C
MİN. BÜKÜM YARIÇAPI (SABİT): 8 x (Kablo Çap› / Overall Diameter)
ANMA GERİLİMLERİ: 0,6/1 kV
TEST GERİLİMİ: 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1×1 | 6.2 | 60 | 30.6 |
| 1×1.5 | 6.5 | 69 | 35.4 |
| 1×2.5 | 7 | 84 | 45 |
| 1×4 | 7.5 | 105 | 64.4 |
| 1×6 | 8.1 | 130 | 83.6 |
| 1×10 | 9.2 | 182 | 127 |
| 1×16 | 10.2 | 246 | 189.6 |
| 1×25 | 12.1 | 361 | 286 |
| 1×35 | 13.1 | 457 | 390 |
| 1×50 | 15.4 | 642 | 566 |
| 1×70 | 17.5 | 871 | 776 |
| 1×95 | 19.3 | 1129 | 1033 |
| 1×120 | 21.2 | 1398 | 1290 |
| 1×150 | 23.4 | 1705 | 1595 |
| 1×185 | 25.6 | 2084 | 1937 |
| 1×240 | 28.6 | 2690 | 2485 |
| 2×1 | 11.4 | 201 | 66.2 |
| 2×1.5 | 12.2 | 233 | 75.8 |
| 2×2.5 | 13.2 | 280 | 103 |
| 2×4 | 14.2 | 340 | 131.8 |
| 2×6 | 15 | 458 | 220.2 |
| 2×10 | 17.8 | 599 | 297 |
| 2×16 | 20 | 794 | 429.2 |
| 2×25 | 23.6 | 1134 | 637 |
| 3×1 | 11.9 | 220 | 76.8 |
| 3×1.5 | 12.7 | 256 | 94.2 |
| 3×2.5 | 13.8 | 313 | 133 |
| 3×4 | 14.9 | 389 | 185.2 |
| 3×6 | 16.8 | 529 | 289.8 |
| 3×10 | 18.9 | 713 | 425 |
| 3×16 | 21.1 | 953 | 616.8 |
| 3×25 | 25.1 | 1354 | 896 |
| 3×35 | 27.5 | 1747 | 1213 |
| 3×50 | 31.3 | 2299 | 1674 |
| 3×70 | 36.2 | 3164 | 2279 |
| 3×95 | 40.7 | 4197 | 3152 |
| 3×120 | 44.7 | 5163 | 3924 |
| 3×150 | 49.6 | 6331 | 4840 |
| 3×185 | 54.8 | 7784 | 5883 |
| 3×240 | 61.6 | 10044 | 7537 |
| 4×0.75 | 12.7 | 245 | 76.8 |
| 4×1 | 12.9 | 258 | 94.4 |
| 4×1.5 | 13.6 | 296 | 113.6 |
| 4×2.5 | 14.8 | 365 | 159 |
| 4×4 | 16.7 | 508 | 260.6 |
| 4×6 | 18.1 | 628 | 337.4 |
| 4×10 | 20.5 | 862 | 508 |
| 4×16 | 23.1 | 1168 | 756.4 |
| 4×25 | 27.6 | 1712 | 1146 |
| 4×35 | 30.2 | 2167 | 1557 |
| 4×50 | 34.6 | 2878 | 2159 |
| 4×70 | 40.4 | 4066 | 3066 |
| 4×95 | 45.1 | 5287 | 4073 |
| 4×120 | 49.6 | 6524 | 5080 |
| 4×150 | 55.1 | 8013 | 6279 |
| 4×185 | 61 | 9876 | 7671 |
| 4×240 | 68.4 | 12737 | 9845 |
| 5×1 | 13.8 | 287 | 107 |
| 5×1.5 | 14.6 | 332 | 139 |
| 5×2.5 | 16.6 | 459 | 271 |
| 5×4 | 17.9 | 573 | 306 |
| 5×6 | 19.8 | 729 | 420 |
| 5×10 | 22.4 | 1005 | 631 |
| 5×16 | 25.3 | 1377 | 938 |
| 5×25 | 30.4 | 2031 | 1427 |
| 6×1 | 14.6 | 322 | 120.6 |
| 6×1.5 | 16.1 | 419 | 192.4 |
| 6×2.5 | 17.6 | 519 | 250 |
| 7×1 | 14.6 | 330 | 130.2 |
| 7×1.5 | 16.1 | 431 | 206.8 |
| 7×2.5 | 17.6 | 539 | 274 |
| 8×1 | 15 | 320 | 164.8 |
| 8×1.5 | 16.1 | 383 | 221.2 |
| 8×2.5 | 18 | 501 | 298 |
| 9×1 | 15.9 | 355 | 192.4 |
| 9×1.5 | 17.1 | 427 | 235.6 |
| 9×2.5 | 19.2 | 561 | 339 |
| 10×1 | 16.3 | 318 | 201 |
| 10×1.5 | 17.5 | 385 | 249 |
| 10×2.5 | 19.7 | 510 | 362 |
| 12×1 | 16.8 | 346 | 220.2 |
| 12×1.5 | 18.3 | 433 | 294.8 |
| 12×2.5 | 20.6 | 578 | 410 |
| 14×1 | 17.6 | 379 | 239.4 |
| 14×1.5 | 19.1 | 476 | 323.6 |
| 14×2.5 | 21.5 | 640 | 475 |
| 16×1 | 18.6 | 421 | 275.6 |
| 16×1.5 | 20.1 | 522 | 369.4 |
| 16×2.5 | 22.8 | 716 | 523 |
| 18×1 | 19.5 | 456 | 294.8 |
| 18×1.5 | 21.2 | 577 | 398.2 |
| 18×2.5 | 23.9 | 782 | 589 |
| 19×1 | 19.5 | 467 | 304.4 |
| 19×1.5 | 21.2 | 592 | 412.6 |
| 19×2.5 | 23.9 | 805 | 613 |
| 20×1 | 19.5 | 478 | 314 |
| 20×1.5 | 21.2 | 608 | 427 |
| 20×2.5 | 23.9 | 831 | 637 |
| 21×1 | 20.5 | 504 | 323.6 |
| 21×1.5 | 22.3 | 642 | 441.4 |
| 21×2.5 | 25.2 | 876 | 661 |
| 24×1 | 22.7 | 578 | 369.4 |
| 24×1.5 | 24.7 | 736 | 502.6 |
| 24×2.5 | 27.9 | 1003 | 750 |
| 25×1 | 22.7 | 589 | 379 |
| 25×1.5 | 24.7 | 751 | 517 |
| 25×2.5 | 27.9 | 1027 | 774 |
| 27×1 | 23.2 | 617 | 416.2 |
| 27×1.5 | 25.2 | 789 | 545.8 |
| 27×2.5 | 28.5 | 1084 | 831 |
| 30×1 | 24.2 | 673 | 445 |
| 30×1.5 | 26.3 | 863 | 615 |
| 30×2.5 | 29.7 | 1187 | 903 |
| 32×1 | 25 | 708 | 464.2 |
| 32×1.5 | 27.3 | 911 | 634.8 |
| 32×2.5 | 30.8 | 1254 | 977 |
| 36×1 | 25.9 | 764 | 502.6 |
| 36×1.5 | 28.2 | 987 | 701.4 |
| 36×2.5 | 31.9 | 1367 | 1073 |
| 37×1 | 25.9 | 774 | 512.2 |
| 37×1.5 | 28.2 | 1002 | 715.8 |
| 37×2.5 | 31.9 | 1391 | 1071 |
| 40×1 | 27.1 | 837 | 567 |
| 40×1.5 | 29.5 | 1083 | 759 |
| 40×2.5 | 33.4 | 1505 | 1169 |
| 42×1 | 28.2 | 877 | 586.2 |
| 42×1.5 | 30.7 | 1135 | 813.8 |
| 42×2.5 | 34.7 | 1577 | 1243 |
| 48×1 | 29.8 | 978 | 643.8 |
| 48×1.5 | 32.4 | 1269 | 900.2 |
| 48×2.5 | 36.7 | 1770 | 1387 |
| 60×1 | 32.5 | 1163 | 785 |
| 60×1.5 | 35.4 | 1520 | 1099 |
