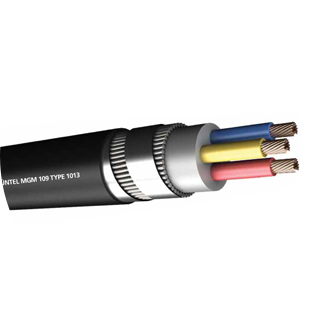

Kablo Yapısı
İLETKEN: Elektrolitik, bükülü bakır tel. IEC 60228 Sınıf 1 veya 2
İZOLASYON: PVC
BÜKÜM: Tüm damarlar birbirlerine değecek şekilde bükülür.
DOLGU MALZEMESİ: PVC esaslı dolgu maddesi
ZIRH: Galvanize çelik tellerden sarılı zırh.
AYIRICI: Galvanize çelik bant (opsiyonel).
DIŞ KILIF: Özel PVC bileşiği
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR: MGM 109/1983
ANMA GERİLİMİ: 600/1000 V
TEST GERİLİMİ: 3 kV
Teknik Özellikleri
| Nominal Kesit | 2×1,5 | 2×2,5 | 2×4 | 2×6 | 2×10 | 2×16 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MGM 109 TYPE 101 | ||||||||||||||||||
| İletkenler | ||||||||||||||||||
| Adedi ve Kesiti | mm2 | 2×1,5 | 2×2,5 | 2×4 | 2×6 | 2×10 | 2×16 | |||||||||||
| İzolasyon Kalınlığı | mm | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | |||||||||||
| Kablo Detayları | ||||||||||||||||||
| İç Kılıf Radyal Kalınlığı | mm | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||||||||||
| İç Kılıf Çapı | mm | 7.0 | 8.2 | 10.2 | 11.3 | 14.0 | 15.8 | |||||||||||
| Zırh Çapı | mm | 1/0,9 | 1/0,9 | 1/0,9 | 1/0,9 | 1/1,25 | 1/1,25 | |||||||||||
| Dış Kılıf Radyal Kalınlığı | mm | 1.3 | 1.4 | 1.4 | 1.5 | 1.6 | 1.6 | |||||||||||
| Min. Kablo Çapı | mm | 9.7 | 11.1 | 13.1 | 14.5 | 18.1 | 19.9 | |||||||||||
| Maks. Kablo Çapı | mm | 13.7 | 15.1 | 17.1 | 18.5 | 22.1 | 23.9 | |||||||||||
| Min. Büküm Yarıçapı | mm | 124 | 136 | 154 | 167 | 199 | 216 | |||||||||||
| Yaklaşık Kablo Ağırlığı | kg/km | 320 | 395 | 480 | 620 | 950 | 1.28 | |||||||||||
| Bakır Ağırlığı | kg/km | 30 | 50 | 80 | 120 | 220 | 380 | |||||||||||
| Elektriksel Değerler | ||||||||||||||||||
| 25°C Sıcaklıkta Sürekli Akım Taşıma Kapasitesi | A | 18 | 26 | 34 | 44 | 61 | 82 | |||||||||||
| 20°C’de Maks. DC Direnci | ||||||||||||||||||
| İletkenler | Ω /km | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | |||||||||||
| Zırh | Ω /km | 20.17 | 12.30 | 7.68 | 5.13 | 3.05 | 1.92 | |||||||||||
| Nominal Kesit | 3×1,5 | 3×2,5 | 3×4 | 3×6 | 3×10 | 3×16 | 3×25 | 3×35 | 3×50 | 3×70 | 3×95 | |||||||
| MGM 109 TYPE 101 | ||||||||||||||||||
| Faz ve Toprak İletkenleri | ||||||||||||||||||
| Adedi ve Kesiti | mm2 | 3×1,5 | 3×2,5 | 3×4 | 3×6 | 3×10 | 3×16 | 3×25 | 3×35 | 3×50 | 3×70 | 3×95 | ||||||
| İzolasyon Kalınlığı | mm | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | ||||||
| Kablo Detayları | ||||||||||||||||||
| İç Kılıf Radyal Kalınlığı | mm | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 1.2 | 1.2 | ||||||
| İç Kılıf Çapı | mm | 7.4 | 8.8 | 10.9 | 12.0 | 15.0 | 16.6 | 20.3 | 22.5 | 26.2 | 30.0 | 34.8 | ||||||
| Zırh Çapı | mm | 1/0,9 | 1/0,9 | 1/0,9 | 1/1,25 | 1/1,25 | 1/1,25 | 1/1,60 | 1/1,60 | 1/1,80 | 1/2,0 | 1/2,0 | ||||||
| Dış Kılıf Radyal Kalınlığı | mm | 1.4 | 1.4 | 1.4 | 1.5 | 1.6 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | ||||||
| Min. Kablo Çapı | mm | 9.7 | 11.1 | 13.1 | 14.5 | 18.1 | 20.7 | 25.3 | 27.9 | 32.2 | 36.4 | 41.6 | ||||||
| Maks. Kablo Çapı | mm | 13.7 | 15.1 | 17.1 | 18.5 | 22.1 | 24.7 | 29.3 | 31.9 | 36.2 | 40.4 | 45.6 | ||||||
| Min. Büküm Yarıçapı | mm | 124 | 136 | 154 | 167 | 199 | 223 | 264 | 288 | 326 | 364 | 411 | ||||||
| Yaklaşık Kablo Ağırlığı | kg/km | 350 | 420 | 560 | 780 | 1.12 | 1.4 | 2.15 | 2.45 | 3.4 | 4.42 | 5.8 | ||||||
| Bakır Ağırlığı | kg/km | 45 | 75 | 120 | 190 | 310 | 530 | 810 | 1.16 | 1.72 | 2.34 | 3.2 | ||||||
| Elektriksel Değerler | ||||||||||||||||||
| 25°C Sıcaklıkta Sürekli Akım Taşıma Kapasitesi | A | 18 | 26 | 34 | 44 | 61 | 82 | 108 | 135 | 168 | 207 | 250 | ||||||
| 20°C’de Maks. DC Direnci | ||||||||||||||||||
| Faz ve Toprak İletkenleri | Ω /km | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 | 0.524 | 0.387 | 0.268 | 0.193 | ||||||
| Zırh | Ω /km | 20.17 | 12.30 | 7.68 | 5.13 | 3.05 | 1.92 | 1.21 | 0.873 | 0.645 | 0.447 | 0.322 | ||||||
| Nominal Kesit | 4×1,5 | 4×2,5 | 4×4 | 4×6 | 4×10 | 4×16 | 4×25 | 4×35 | 4×50 | 4×70 | 4×95 | |||||||
| MGM 109 TYPE 1014 | ||||||||||||||||||
| Faz ve Toprak İletkenleri | ||||||||||||||||||
| Adedi ve Kesiti | mm2 | 4×1,5 | 4×2,5 | 4×4 | 4×6 | 4×10 | 4×16 | 4×25 | 4×35 | 4×50 | 4×70 | 4×95 | ||||||
| İzolasyon Kalınlığı | mm | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | ||||||
| Kablo Detayları | ||||||||||||||||||
| İç Kılıf Radyal Kalınlığı | mm | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 1.2 | 1.2 | 1.2 | ||||||
| İç Kılıf Çapı | mm | 8.1 | 9.5 | 11.9 | 13.2 | 16.5 | 18.7 | 22.6 | 25.0 | 29.6 | 33.4 | 38.7 | ||||||
| Zırh Çapı | mm | 1/0,9 | 1/0,9 | 1/1,25 | 1/1,25 | 1/1,25 | 1/1,60 | 1/1,60 | 1/1,60 | 1/2,0 | 1/2,0 | 1/2,0 | ||||||
| Dış Kılıf Radyal Kalınlığı | mm | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 2.2 | ||||||
| Min. Kablo Çapı | mm | 11.0 | 12.5 | 15.8 | 17.2 | 20.8 | 23.9 | 28.0 | 30.6 | 36.2 | 40.2 | 45.7 | ||||||
| Maks. Kablo Çapı | mm | 15.0 | 16.5 | 19.8 | 21.2 | 24.8 | 27.9 | 32.0 | 34.6 | 40.2 | 44.2 | 49.7 | ||||||
| Min. Büküm Yarıçapı | mm | 135 | 149 | 179 | 191 | 224 | 252 | 288 | 312 | 362 | 398 | 448 | ||||||
| Yaklaşık Kablo Ağırlığı | kg/km | 420 | 500 | 750 | 820 | 1.35 | 1.9 | 2.61 | 3.1 | 4.3 | 5.4 | 7 | ||||||
| Bakır Ağırlığı | kg/km | 60 | 100 | 160 | 240 | 400 | 660 | 1.05 | 1.46 | 2.09 | 3.01 | 4.1 | ||||||
| Elektriksel Değerler | ||||||||||||||||||
| 25°C Sıcaklıkta Sürekli Akım Taşıma Kapasitesi | A | 18 | 26 | 34 | 44 | 61 | 82 | 108 | 135 | 168 | 207 | 250 | ||||||
| 20°C’de Maks. DC Direnci | ||||||||||||||||||
| Faz ve Toprak İletkenleri | Ω /km | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 | 0.524 | 0.387 | 0.268 | 0.193 | ||||||
| Zırh | Ω /km | 20.17 | 12.30 | 7.68 | 5.13 | 3.05 | 1.92 | 1.21 | 0.873 | 0.645 | 0.447 | 0.322 | ||||||
