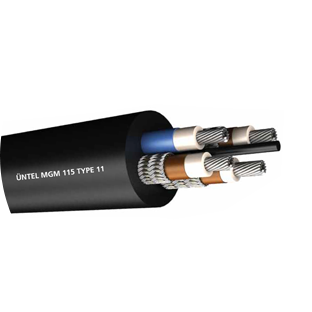

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 5
İZOLASYON: EPR
AYIRICI: Damar kodlama için renkli bez bant.
EKRAN: Faz damarların üzeri kalaylı bakır tel ve ip ekran ile örgülü.
BÜKÜM: Tüm damarlar birbirlerine değecek şekilde bükülür.
DOLGU MALZEMESİ: Kauçuk esaslı dolgu maddesi.
DIŞ KILIF: Ağır hizmete yönelik kloropren dış kılıf.
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR: MGM 115/1985
ANMA GERİLİMİ: 660/1100 V
TEST GERİLİMİ: 2,5 kV
Teknik Özellikleri
| Nominal Kesit | 3×16+16 | |
|---|---|---|
| Faz iletkenleri | ||
| Adedi ve kesiti | mm2 | 3×16 |
| Büküm | mm | 126/0,40 |
| İletken çapı | Nom. mm | 5.50 |
| İzolasyon kalınlığı | mm | 1.5 |
| Kumanda iletkeni | ||
| Adedi ve kesiti | mm2 | 1×16 |
| Büküm | mm | 126/0,40 |
| İletken çapı | Nom. mm | 5.50 |
| İzolasyon kalınlığı | mm | 1.5 |
| Kablo detayları | ||
| Dış kılıf radyal kalınlığı | mm | 3.1 |
| Min. kablo çapı | mm | 30.9 |
| Maks. kablo çapı | mm | 34.0 |
| Min. büküm yarıçapı | mm | 306 |
| Maks. çekme kuvveti | kgf | 384 |
| Yaklaşık kablo ağırlığı | kg/km | 2 |
| Bakır ağırlığı | kg/km | 1.1 |
| Elektriksel değerler | ||
| “25°C sıcaklıkta sürekli akım taşıma kapasitesi” | A | 85 |
| “25°C sıcaklıkta anlık akım taşıma kapasitesi” | A | 96 |
| 20°C’de maks. DC direnci | ||
| Faz iletkenleri | Ω /km | 1.24 |
| Kumanda iletkeni | Ω /km | 1.24 |
| 4 ekran paralel bağlı | Ω /km | 1.05 |
| 50Hz’de nom. reaktans | Ω /km | 0.109 |
| 60Hz’de nom. reaktans | Ω /km | 0.131 |
| 20°C’de min. izolasyon direnci |
M Ω /km | 435 |
| Tam yükte 3 faz gerilim düşmesi | mV/A/m | 2.62 |
