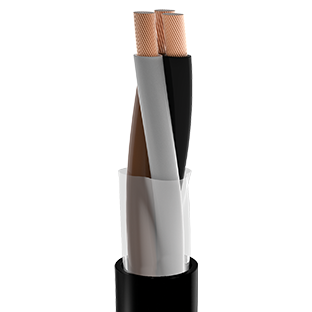

Kablo Yapısı
İLETKEN: Elektrolitik, tavlı ve bükülü bakır tel. IEC 60228 Sınıf 5 (kalaylı isteğe bağlı).
İZOLASYON: PVC bileşik.
DOLGU: PVC bileşik.
EKRAN: Elektrolitik bakır tellerden örülmüş ekran (kapatma oranı: %90)
DIŞ KILIF: Alev yürütmeyen ve yağa dayanıklı PVC (ST2).
RENK: siyah
Çalışma Karakteristlikleri
KONSTRÜKSİYON: IEC 60092/353
TESTLER VE MALZEME: IEC 60092 /350-351-359
ALEV YÜRÜTMEME: IEC 60332 /1, IEC 60332 / 3 Cat A
İŞLETME SICAKLIĞI: -20°C / + 75°C
MİN. BÜKÜM YARIÇAPI:(SABİT) 6 x (Kablo Çapı / Overall Diameter)
ANMA GERİLİMLERİ: 0,6 / 1 kV
TEST GERİLİMİ: 3 ,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1×1 | 5.0 | 40 | 10 |
| 1×1.5 | 5.3 | 45 | 15 |
| 1×2.5 | 5.7 | 55 | 24 |
| 1×4 | 6.7 | 80 | 39 |
| 1×6 | 7.2 | 100 | 58 |
| 1×10 | 8.4 | 150 | 96 |
| 1×16 | 9.7 | 215 | 154 |
| 1×25 | 11.8 | 320 | 240 |
| 1×35 | 13.0 | 420 | 336 |
| 1×50 | 15.2 | 580 | 480 |
| 1×70 | 17.4 | 820 | 672 |
| 1×95 | 19.5 | 1040 | 912 |
| 1×120 | 21.2 | 1280 | 1152 |
| 1×150 | 23.6 | 1610 | 1440 |
| 1×185 | 26.4 | 2015 | 1776 |
| 1×240 | 29.6 | 2565 | 2304 |
| 2×1 | 9.8 | 140 | 20 |
| 2×1.5 | 10.4 | 165 | 29 |
| 2×2.5 | 11.4 | 205 | 48 |
| 2×4 | 13.4 | 290 | 77 |
| 2×6 | 14.6 | 360 | 116 |
| 2×10 | 17.0 | 515 | 192 |
| 2×16 | 19.2 | 695 | 308 |
| 2×25 | 23.5 | 1035 | 480 |
| 2×35 | 26.0 | 1330 | 672 |
| 2×50 | 30.4 | 1840 | 960 |
| 2×70 | 35.0 | 2540 | 1344 |
| 3×1 | 10.3 | 160 | 29 |
| 3×1.5 | 10.9 | 185 | 44 |
| 3×2.5 | 12.0 | 235 | 72 |
| 3×4 | 14.3 | 340 | 116 |
| 3×6 | 15.4 | 420 | 173 |
| 3×10 | 18.0 | 620 | 288 |
| 3×16 | 20.5 | 850 | 461 |
| 3×25 | 25.0 | 1275 | 720 |
| 3×35 | 27.8 | 1650 | 1008 |
| 3×50 | 32.7 | 2315 | 1440 |
| 3×70 | 37.5 | 3200 | 2016 |
| 3×95 | 42.3 | 4090 | 2736 |
| 3×120 | 46.0 | 5010 | 3456 |
| 3×150 | 51.2 | 6275 | 4320 |
| 3×185 | 58.0 | 7950 | 5328 |
| 3×240 | 65.2 | 10130 | 6912 |
| 4×1 | 11.1 | 190 | 39 |
| 4×1.5 | 12.0 | 225 | 58 |
| 4×2.5 | 13.0 | 280 | 96 |
| 4×4 | 15.6 | 415 | 154 |
| 4×6 | 17.0 | 520 | 231 |
| 4×10 | 19.9 | 770 | 384 |
| 4×16 | 22.7 | 1070 | 615 |
| 4×25 | 27.7 | 1600 | 960 |
| 4×35 | 31.2 | 2115 | 1344 |
| 4×50 | 36.5 | 2945 | 1920 |
| 4×70 | 41.5 | 4070 | 2688 |
| 4×95 | 47.7 | 5195 | 3648 |
| 4×120 | 51.4 | 6395 | 4608 |
| 4×150 | 57.7 | 5085 | 5760 |
| 4×185 | 64.8 | 10190 | 7104 |
| 4×240 | 72.7 | 12950 | 9216 |
| 5×1 | 12.1 | 215 | 48 |
| 5×1.5 | 13.0 | 255 | 72 |
| 5×2.5 | 14.2 | 325 | 120 |
| 5×4 | 17.2 | 485 | 192 |
| 5×6 | 18.5 | 610 | 288 |
| 5×10 | 21.7 | 905 | 480 |
| 5×16 | 25.1 | 1280 | 768 |
| 5×25 | 30.1 | 1960 | 1200 |
| 5×35 | 24.5 | 2535 | 1680 |
| 5×50 | 40.4 | 3530 | 2400 |
| 6×1 | 12.9 | 4970 | 58 |
| 6×1.5 | 13.8 | 250 | 87 |
| 6×2.5 | 15.2 | 295 | 144 |
| 7×1 | 12.7 | 380 | 68 |
| 7×1.5 | 13.8 | 255 | 101 |
| 7×2.5 | 15.2 | 305 | 168 |
| 8×1 | 13.3 | 395 | 77 |
| 8×1.5 | 14.5 | 260 | 116 |
| 8×2.5 | 15.9 | 420 | 192 |
| 9×1 | 14.4 | 305 | 87 |
| 9×1.5 | 15.5 | 370 | 130 |
| 9×2.5 | 17.3 | 495 | 216 |
| 10×1 | 14.7 | 285 | 96 |
| 10×1.5 | 15.5 | 350 | 144 |
| 10×2.5 | 17.7 | 475 | 240 |
| 12×1 | 15.2 | 325 | 116 |
| 12×1.5 | 16.5 | 400 | 173 |
| 12×2.5 | 18.3 | 540 | 288 |
| 14×1 | 15.9 | 365 | 135 |
| 14×1.5 | 17.5 | 455 | 202 |
| 14×2.5 | 19.2 | 610 | 336 |
| 16×1 | 17.0 | 420 | 154 |
| 16×1.5 | 18.9 | 920 | 231 |
| 16×2.5 | 20.5 | 705 | 384 |
| 18×1 | 17.8 | 465 | 173 |
| 18×1.5 | 19.5 | 580 | 260 |
| 18×2.5 | 21.5 | 780 | 432 |
| 19×1 | 17.8 | 470 | 183 |
| 19×1.5 | 19.5 | 590 | 274 |
| 19×2.5 | 21.5 | 800 | 456 |
| 20×1 | 17.8 | 505 | 192 |
| 20×1.5 | 19.5 | 630 | 288 |
| 20×2.5 | 21.5 | 850 | 480 |
| 21×1 | 18.8 | 565 | 202 |
| 21×1.5 | 24.6 | 705 | 303 |
| 21×2.5 | 22.9 | 960 | 504 |
| 24×1 | 20.9 | 595 | 231 |
| 24×1.5 | 22.9 | 745 | 346 |
| 24×2.5 | 25.5 | 1020 | 576 |
| 25×1 | 20.9 | 610 | 240 |
| 25×1.5 | 22.9 | 770 | 360 |
| 25×2.5 | 25.5 | 1050 | 600 |
| 27×1 | 21.4 | 650 | 260 |
| 27×1.5 | 23.4 | 815 | 389 |
| 27×2.5 | 26.1 | 1115 | 648 |
| 30×1 | 22.3 | 715 | 288 |
| 30×1.5 | 24.3 | 890 | 432 |
| 30×2.5 | 27.0 | 1220 | 720 |
| 32×1 | 23.2 | 770 | 308 |
| 32×1.5 | 25.4 | 970 | 461 |
| 32×2.5 | 28.3 | 1320 | 768 |
| 36×1 | 24.0 | 850 | 346 |
| 36×1.5 | 26.3 | 1065 | 519 |
| 36×2.5 | 29.3 | 1465 | 864 |
| 37×1 | 24.0 | 855 | 356 |
| 37×1.5 | 26.3 | 1075 | 533 |
| 37×2.5 | 30.1 | 1480 | 888 |
| 40×1 | 25.2 | 955 | 384 |
| 40×1.5 | 27.6 | 1200 | 576 |
| 40×2.5 | 30.7 | 1640 | 960 |
| 42×1 | 26.2 | 1000 | 404 |
| 42×1.5 | 28.7 | 1260 | 605 |
| 42×2.5 | 32.0 | 1730 | 1008 |
| 48×1 | 27.8 | 1115 | 461 |
| 48×1.5 | 30.4 | 1400 | 692 |
| 48×2.5 | 33.9 | 1920 | 1152 |
| 60×1 | 30.4 | 1340 | 576 |
| 60×1.5 | 33.3 | 1685 | 864 |
