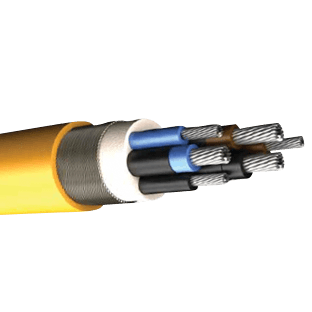

Kablo Yapısı
iLETKEN : Elektrolitik, kalaylı ve bükülü bakır tel. DiN VDE 0295 Sınıf 5
AYIRICI : izleme iletkeni yarı iletken elastomer kaplanır
iZOLASYON : Faz ve kumanda damarları 3Gl3 malzeme (DiN VDE 0207 kısım 20’ye göre) ile izole edilir. izleme damarı izole edilmez.
AYIRICI : Faz ve kumanda damarlarında izole üstü yarıiletken ile kaplanır
BÜKÜM : Tüm damarlar birbirlerine değecek şekilde, kumanda ve izleme damarları aralara gelecek şekilde bükülür
DOLGU MALZEMESi : Özel elastomerik bileşik GM 1b (DiN VDE 0207 Teil 21’e göre)
EKRAN : İç ve dış kılıflar arasında kalaylı bakır tellerden oluşturulmuş konsantrik genel ekran vardır
DIŞ KILIF : Ağır hizmete yönelik elastomer dış kılıf 5GM5 (DiN VDE 0207 Teil 21 ‘e göre)
Çalışma Karakteristlikleri
İLGİLİ STANDARTLAR : VDE 0250- 812
ANMA GERiLiMi : 0.6/1 kV
TEST GERiLiMi : 3 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Min. Kablo Çapı (mm) | Maks. Kablo Çapı (mm) | Yaklaşık kablo ağırlığı (kg/km) | Bakır ağırlığı (kg/km) |
|---|---|---|---|---|
| 3×6/6kon + 2×1,5St + 1,5UEL | 24 | 28 | 900 | 300 |
