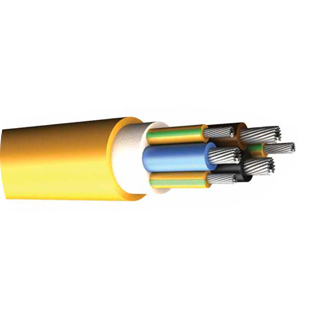

Kablo Yapısı
iLETKEN : Elektrolitik, kalaylı ve bükülü bakır tel. DiN VDE 0295 Sınıf 5
iZOLASYON : Tüm damarlar 3Gl3 malzeme (DiN VDE 0207 kısım 20’ye göre) ile izole edilir.
BÜKÜM : Tüm damarlar birbirlerine değecek şekilde ve bölünmüş toprak damarları aralara gelecek şekilde bükülür
DOLGU MALZEMESi : Özel elastomerik bileşik GM1b (DiN VDE 0207 Teil 21’e göre)
DIŞ KILIF : Ağır hizmete yönelik elastomer dış kılıf 5GM5 (DiN VDE 0207 Teil 21’e göre)
Çalışma Karakteristlikleri
İLGİLİ STANDARTLARI : VDE 025 0 – 813
ANMA GERİLİMİ : 06/1 kV
TEST GERiLiMi : 4 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Min. Kablo Çapı (mm) | Maks. Kablo Çapı (mm) | Yaklaşık kablo ağırlığı (kg/km) | Bakır ağırlığı (kg/km) |
|---|---|---|---|---|
| 3×25+3×25/3 | 40.0 | 44.0 | 2,470 | 960 |
| 3×35+3×25/3 | 44.4 | 48.4 | 3,150 | 1,344 |
| 3×50+3×25/3 | 47.7 | 51.7 | 3,750 | 1,680 |
| 3×70+3×35/3 | 52.3 | 56.3 | 4,690 | 2,352 |
| 3×95+3×50/3 | 59.9 | 63.9 | 6,210 | 3,216 |
| 3×120+3×70/3 | 63.8 | 67.8 | 7,430 | 4,128 |
| 3×150+3×70/3 | 69.2 | 73.2 | 8,900 | 4,992 |
| 3×185+3×95/3 | 73.1 | 77.1 | 10.33 | 6.24 |
