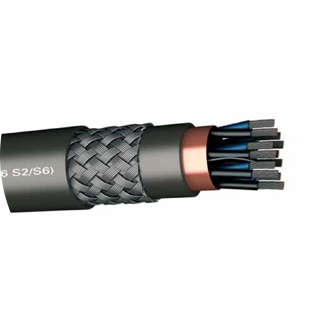

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili düzende ve bükülü perler konsantrik olarak bükülür.
TOPRAKLAMA TELİ: Elektrolitik, kalaylı ve bükülü bakır topraklama teli.
BİREYSEL EKRAN: Elektrolitik bakır kaplı Polyester bant ekran (kapatma oranı:%100)
DOLGU: Halojensiz bileşik
GENEL EKRAN: Elektrolitik, kalaylı bakır tellerden örülmüş ekran (kapatma oranı: %90)
DIŞ KILIF: SHF MUD
Çalışma Karakteristlikleri
KONSTRÜKSİYON : NEK 606 S2/S6, IEC 60092/376
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
ÇAMUR DAYANIMI : IEC 60092 / 359
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. KIVRILMA (SABİT) : (kablo çapı) 8x
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1x2x0.75 | 10.4 | 190 | 73 |
| 2x2x0.75 | 14.9 | 230 | 141 |
| 4x2x0.75 | 16.8 | 340 | 204 |
| 7x2x0.75 | 19.5 | 580 | 300 |
| 8x2x0.75 | 23.2 | 660 | 408 |
| 9x2x0.75 | 23.2 | 670 | 422 |
| 10x2x0.75 | 23.2 | 780 | 437 |
| 12x2x0.75 | 24.8 | 820 | 512 |
| 14x2x0.75 | 26 | 910 | 576 |
| 16x2x0.75 | 27.3 | 1,010 | 647 |
| 19x2x0.75 | 28.7 | 1,130 | 737 |
| 24x2x0.75 | 31.9 | 1,390 | 929 |
| 1x3x0.75 | 10.8 | 220 | 83 |
| 2x3x0.75 | 16.2 | 410 | 177 |
| 4x3x0.75 | 18.4 | 520 | 262 |
| 7x3x0.75 | 21.4 | 710 | 396 |
| 8x3x0.75 | 25.6 | 810 | 534 |
| 9x3x0.75 | 25.6 | 910 | 556 |
| 10x3x0.75 | 25.6 | 1,100 | 577 |
| 12x3x0.75 | 27.5 | 890 | 679 |
| 14x3x0.75 | 28.8 | 970 | 770 |
| 16x3x0.75 | 30.4 | 1,620 | 867 |
| 19x3x0.75 | 31.9 | 1,710 | 990 |
| 24x3x0.75 | 36.4 | 2,430 | 1269 |
| 1x2x1.5 | 11.8 | 200 | 104 |
| 2x2x1.5 | 17.4 | 260 | 214 |
| 4x2x1.5 | 19.8 | 480 | 324 |
| 7x2x1.5 | 23.2 | 840 | 494 |
| 8x2x1.5 | 27.9 | 830 | 668 |
| 9x2x1.5 | 27.9 | 880 | 697 |
| 10x2x1.5 | 27.9 | 940 | 726 |
| 12x2x1.5 | 30 | 1,110 | 855 |
| 14x2x1.5 | 31.5 | 1,290 | 970 |
| 16x2x1.5 | 33.7 | 1,490 | 1114 |
| 19x2x1.5 | 35.4 | 1,500 | 1274 |
| 24x2x1.5 | 39.9 | 2,110 | 1603 |
| 1x3x1.5 | 12.3 | 230 | 123 |
| 2x3x1.5 | 19 | 460 | 276 |
| 4x3x1.5 | 21.8 | 920 | 428 |
| 7x3x1.5 | 25.7 | 1,590 | 667 |
| 8x3x1.5 | 31 | 1,840 | 892 |
| 9x3x1.5 | 31 | 2,070 | 935 |
| 10x3x1.5 | 31 | 2,280 | 978 |
| 12x3x1.5 | 33.8 | 1,990 | 1176 |
| 14x3x1.5 | 35.9 | 1,370 | 1336 |
| 16x3x1.5 | 37.9 | 3,460 | 1510 |
| 19x3x1.5 | 39.9 | 4,190 | 1733 |
| 24x3x1.5 | 45 | 5,290 | 2216 |
| 1x2x2.5 | 12.8 | 220 | 136 |
| 2x2x2.5 | 19.1 | 320 | 288 |
| 4x2x2.5 | 21.9 | 640 | 450 |
| 7x2x2.5 | 25.8 | 1,120 | 704 |
| 8x2x2.5 | 31.2 | 1,280 | 938 |
| 9x2x2.5 | 31.2 | 1,440 | 986 |
| 10x2x2.5 | 31.2 | 1,600 | 1034 |
| 1x3x2.5 | 13.8 | 240 | 167 |
| 2x3x2.5 | 21 | 480 | 378 |
| 4x3x2.5 | 24.2 | 960 | 608 |
| 7x3x2.5 | 28.6 | 1,680 | 964 |
| 8x3x2.5 | 35.2 | 1,920 | 1293 |
| 9x3x2.5 | 35.2 | 2,160 | 1365 |
| 10x3x2.5 | 35.2 | 2,400 | 1437 |
