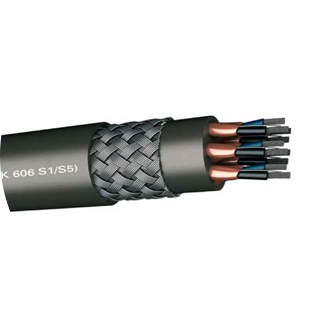

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
BÜKÜM: Damarlar ikili/üçlü düzende ve bükülü perler/triadlar konsantrik olarak bükülür.
TOPRAKLAMA TELİ : Her per/triad yanında elektrolitik, kalaylı ve bükülü bakır topraklama teli.
BİREYSEL EKRAN: Her per/triad ve topraklama teli etrafında elektrolitik bakır kaplı Polyester bant ekran (kapatma oranı:%100)
DOLGU: Halojensiz bileşik
GENEL EKRAN: Elektrolitik, kalaylı bakır tellerden örülmüş ekran (kapatma oranı: %90)
DIŞ KILIF: SHF MUD
Çalışma Karakteristlikleri
KONSTRÜKSİYON : NEK 606 S1/S5, IEC 60092/376
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
ÇAMUR DAYANIMI : IEC 60092 / 359
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜM YARIÇAPI (SABİT) : (kablo çapı) 10 x
ANMA GERİLİMLERİ : 250 V
TEST GERİLİMİ : 1,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1x2x0.75 | 10.3 | 160 | 59 |
| 2x2x0.75 | 14.9 | 300 | 127 |
| 4x2x0.75 | 16.9 | 420 | 197 |
| 7x2x0.75 | 19.6 | 580 | 308 |
| 8x2x0.75 | 23.4 | 710 | 416 |
| 9x2x0.75 | 23.4 | 800 | 435 |
| 10x2x0.75 | 23.4 | 870 | 454 |
| 12x2x0.75 | 25.1 | 900 | 536 |
| 14x2x0.75 | 26.3 | 1,200 | 609 |
| 16x2x0.75 | 27.7 | 1,100 | 694 |
| 19x2x0.75 | 29.1 | 1,610 | 794 |
| 24x2x0.75 | 32.8 | 1,590 | 1,018 |
| 1x3x0.75 | 10.7 | 180 | 70 |
| 2x3x0.75 | 16.2 | 360 | 162 |
| 4x3x0.75 | 18.4 | 500 | 255 |
| 7x3x0.75 | 21.5 | 760 | 401 |
| 8x3x0.75 | 25.9 | 870 | 539 |
| 9x3x0.75 | 25.9 | 1,200 | 565 |
| 10x3x0.75 | 25.9 | 1,310 | 592 |
| 12x3x0.75 | 27.8 | 1,110 | 704 |
| 14x3x0.75 | 29.1 | 1,790 | 803 |
| 16x3x0.75 | 30.8 | 1,410 | 912 |
| 19x3x0.75 | 32.7 | 2,420 | 1,055 |
| 24x3x0.75 | 36.9 | 2,090 | 1,341 |
| 1x2x1.5 | 11.7 | 210 | 87 |
| 2x2x1.5 | 17.4 | 400 | 196 |
| 4x2x1.5 | 19.9 | 580 | 312 |
| 7x2x1.5 | 23.4 | 830 | 494 |
| 8x2x1.5 | 28.1 | 1,110 | 670 |
| 9x2x1.5 | 28.1 | 1,250 | 703 |
| 10x2x1.5 | 28.1 | 1,130 | 737 |
| 12x2x1.5 | 30.3 | 1,200 | 877 |
| 14x2x1.5 | 31.8 | 1,400 | 995 |
| 16x2x1.5 | 34 | 1,660 | 1,142 |
| 19x2x1.5 | 36.2 | 1,970 | 1,314 |
| 24x2x1.5 | 40.4 | 2,400 | 1,672 |
| 1x3x1.5 | 12.2 | 240 | 107 |
| 2x3x1.5 | 19 | 480 | 256 |
| 4x3x1.5 | 21.9 | 710 | 416 |
| 7x3x1.5 | 25.8 | 1,210 | 664 |
| 8x3x1.5 | 31.3 | 1,060 | 893 |
| 9x3x1.5 | 31.3 | 1,840 | 941 |
| 10x3x1.5 | 31.3 | 1,650 | 989 |
| 12x3x1.5 | 34.2 | 1,800 | 1,184 |
| 14x3x1.5 | 36.3 | 2,100 | 1,352 |
| 16x3x1.5 | 38.3 | 2,400 | 1,538 |
| 19x3x1.5 | 40.3 | 2,850 | 1,772 |
| 24x3x1.5 | 45.5 | 3,600 | 2,266 |
| 1x2x2.5 | 12.7 | 260 | 117 |
| 2x2x2.5 | 19.1 | 520 | 268 |
| 4x2x2.5 | 22 | 1,000 | 438 |
| 7x2x2.5 | 26 | 1,810 | 700 |
| 8x2x2.5 | 31.4 | 1,890 | 935 |
| 9x2x2.5 | 31.4 | 2,010 | 988 |
| 10x3x1.5 | 31.3 | 1,650 | 989 |
| 12x3x1.5 | 34.2 | 1,800 | 1,184 |
| 14x3x1.5 | 36.3 | 2,100 | 1,352 |
| 16x3x1.5 | 38.3 | 2,400 | 1,538 |
| 19x3x1.5 | 40.3 | 2,850 | 1,772 |
| 24x3x1.5 | 45.5 | 3,600 | 2,266 |
| 1x2x2.5 | 12.7 | 260 | 117 |
| 2x2x2.5 | 19.1 | 520 | 268 |
| 4x2x2.5 | 22 | 1,000 | 438 |
| 7x2x2.5 | 26 | 1,810 | 700 |
| 8x2x2.5 | 31.4 | 1,890 | 935 |
| 9x2x2.5 | 31.4 | 2,010 | 988 |
| 10x2x2.5 | 31.4 | 2,280 | 1,041 |
| 1x3x2.5 | 13.3 | 390 | 149 |
| 2x3x2.5 | 21 | 730 | 355 |
| 4x3x2.5 | 24.3 | 1,510 | 592 |
| 7x3x2.5 | 28.8 | 2,400 | 960 |
| 8x3x2.5 | 35.5 | 2,740 | 1,276 |
| 9x3x2.5 | 35.5 | 3,060 | 1,353 |
| 10x3x2.5 | 35.5 | 3,410 | 1,430 |
