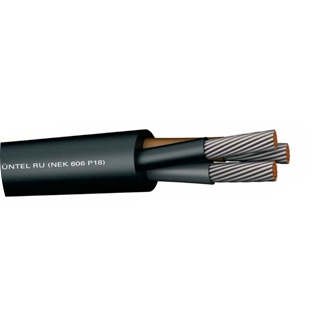

Kablo Yapısı
İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
İZOLASYON: Halojensiz EPR veya halojensiz HEPR.
DIŞ KILIF: SHF2, (SHF MUD isteğe bağlı)
Çalışma Karakteristlikleri
KONSTRÜKSİYON: NEK 606 P18, IEC 60092/353
TESTLER VE MALZEME: IEC 60092 /350-351-359
ALEV YÜRÜTMEME: IEC 60332 /1, IEC 60332 / 3 Cat A
HALOJEN MİKTARI: IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU: IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI: -40°C / + 90°C
MİN. BÜKÜM YARIÇAPI (SABİT): (kablo çapı) x7
ANMA GERİLİMLERİ: 0,6/1 kV
TEST GERİLİMİ: 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1×1.5 | 5.7 | 50 | 15 |
| 1×2.5 | 6.1 | 60 | 24 |
| 1×4 | 6.7 | 80 | 39 |
| 1×6 | 7.2 | 100 | 58 |
| 1×10 | 8.3 | 150 | 96 |
| 1×16 | 9.3 | 220 | 154 |
| 1×25 | 11.2 | 340 | 240 |
| 1×35 | 12.5 | 440 | 336 |
| 1×50 | 14 | 580 | 480 |
| 1×70 | 16 | 780 | 672 |
| 1×95 | 18.3 | 1,050 | 912 |
| 1×120 | 20.3 | 1,340 | 1,152 |
| 1×150 | 22.4 | 1,840 | 1,440 |
| 1×185 | 24.7 | 2,020 | 1,776 |
| 1×240 | 27.5 | 2,550 | 2,304 |
| 1×300 | 30.4 | 3,160 | 2,880 |
| 2×1.5 | 9.5 | 130 | 29 |
| 2×2.5 | 10.4 | 170 | 48 |
| 2×4 | 11.6 | 220 | 77 |
| 2×6 | 12.7 | 280 | 116 |
| 2×10 | 14.8 | 410 | 192 |
| 2×16 | 16.9 | 570 | 308 |
| 2×25 | 20.8 | 900 | 480 |
| 2×35 | 23.2 | 1,160 | 672 |
| 2×50 | 26.3 | 1,560 | 960 |
| 3×1.5 | 10.1 | 160 | 44 |
| 3×2.5 | 11.1 | 200 | 72 |
| 3×4 | 12.4 | 270 | 116 |
| 3×6 | 13.6 | 350 | 173 |
| 3×10 | 15.8 | 520 | 288 |
| 3×16 | 18.1 | 730 | 461 |
| 3×25 | 22.3 | 1,160 | 720 |
| 3×35 | 24.9 | 1,510 | 1,008 |
| 3×50 | 28.3 | 2,020 | 1,440 |
| 3×70 | 32.6 | 2,730 | 2,016 |
| 3×95 | 37.5 | 3,660 | 2,736 |
| 3×120 | 41.8 | 4,680 | 3,456 |
| 3×150 | 46.3 | 5,740 | 4,320 |
| 3×185 | 51.4 | 7,100 | 5,328 |
| 3×240 | 57.5 | 8,970 | 6,912 |
| 4×1.5 | 11.1 | 190 | 58 |
| 4×2.5 | 12.3 | 260 | 96 |
| 4×4 | 13.7 | 340 | 154 |
| 4×6 | 15 | 440 | 231 |
| 4×10 | 17.5 | 660 | 384 |
| 4×16 | 20.1 | 930 | 615 |
| 4×25 | 24.8 | 1,490 | 960 |
| 4×35 | 27.7 | 1,940 | 1,344 |
| 4×50 | 31.4 | 2,600 | 1,920 |
| 4×70 | 36.3 | 3,510 | 2,688 |
| 4×95 | 41.8 | 4,720 | 3,648 |
| 4×120 | 46.7 | 6,050 | 4,608 |
| 4×150 | 51.6 | 7,410 | 5,760 |
| 4×185 | 57.3 | 9,170 | 7,104 |
| 5×1.5 | 12.2 | 230 | 72 |
| 5×2.5 | 13.5 | 310 | 120 |
| 5×4 | 15.1 | 430 | 192 |
| 5×6 | 16.6 | 560 | 288 |
| 5×10 | 19.4 | 830 | 480 |
| 5×16 | 22.2 | 1,170 | 768 |
| 5×25 | 27.4 | 1,870 | 1,200 |
| 5×35 | 30.7 | 2,440 | 1,680 |
| 5×50 | 34.9 | 3,260 | 2,400 |
| 5×70 | 40.3 | 4,400 | 3,360 |
| 5×95 | 46.5 | 5,910 | 4,560 |
| 7×1.5 | 13.3 | 290 | 101 |
| 7×2.5 | 14.8 | 390 | 168 |
| 10×1.5 | 16.5 | 460 | 144 |
| 10×2.5 | 18.3 | 590 | 240 |
| 12×1.5 | 17.8 | 520 | 173 |
| 12×2.5 | 19.9 | 690 | 288 |
| 14×1.5 | 18.8 | 640 | 202 |
| 14×2.5 | 21 | 850 | 336 |
| 19×1.5 | 21.1 | 740 | 274 |
| 19×2.5 | 23.5 | 1,010 | 456 |
| 24×1.5 | 23.8 | 940 | 346 |
| 24×2.5 | 26.6 | 1,280 | 576 |
| 27×1.5 | 25.6 | 1,220 | 389 |
| 27×2.5 | 28.6 | 1,640 | 648 |
| 37×1.5 | 28.9 | 1,700 | 533 |
| 37×2.5 | 32.3 | 1,920 | 888 |
