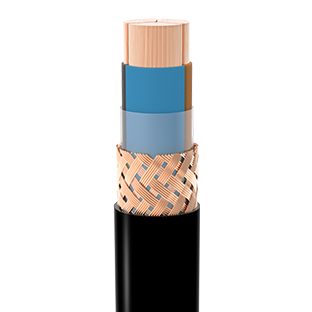

Kablo Yapısı
İLETKEN : Sektör kesitli, elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 5 SM (Kalaylı isteğe bağlı)
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE)
AYIRICI : Ayırıcı folyo
EKRAN : Elektrolitik bakır tellerden örülmüş ekran (Kapama oranı %90) (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Siyah veya Gri
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 353
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1-2, IEC 60332 / 3-22 Cat A
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : 8 x D
ANMA GERİLİMİ : 0,6 / 1 kV
TEST GERİLİMİ : 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 3×35 | 22.6 | 1275 | 181 | 0.554 | 107 |
| 3×50 | 26.8 | 1740 | 215 | 0.386 | 137 |
| 3×70 | 30.5 | 2425 | 244 | 0.272 | 168 |
| 3×95 | 33.2 | 3050 | 266 | 0.206 | 201 |
| 3×120 | 39.2 | 3970 | 314 | 0.161 | 233 |
| 3×150 | 43 | 4845 | 344 | 0.129 | 268 |
| 3×185 | 47.8 | 5806 | 383 | 0.106 | 303 |
| 3×240 | 53.2 | 7662 | 426 | 0.0801 | 356 |
| 4×35 | 26.3 | 1655 | 211 | 0.554 | 107 |
| 4×50 | 30.2 | 2240 | 242 | 0.386 | 137 |
| 4×70 | 35 | 3160 | 280 | 0.272 | 168 |
| 4×95 | 38.7 | 4085 | 310 | 0.206 | 201 |
| 4×120 | 43 | 5140 | 344 | 0.161 | 233 |
| 4×150 | 47.3 | 6255 | 378 | 0.129 | 263 |
| 4×185 | 52.7 | 7565 | 422 | 0.106 | 303 |
| 4×240 | 58.1 | 9990 | 465 | 0.0801 | 356 |
