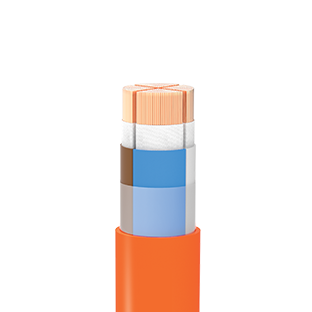

Kablo Yapısı
İLETKEN : Sektör kesitli, elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 5 SM (Kalaylı isteğe bağlı)
ÖZEL AYIRICI : Mika bant
YALITKAN : Çapraz bağlı polietilen bileşik (XLPE)
AYIRICI : Ayırıcı folyo
DIŞ KILIF : Halojensiz, alev iletmeyen, termoplastik polyolefin bazlı bileşik (SHF 1)
RENK : Turuncu, Yeşil veya Siyah
Çalışma Karakteristlikleri
KONSTRÜKSİYON : IEC 60092 / 353
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1-2, IEC 60332 / 3-22 Cat A
YANMAZLIK : IEC 60331 / 21, / IEC 60331 / 1-2
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) : Kablo Dış Çapı : D ≤ 25 mm 4xD – D > 25 mm 6xD
ANMA GERİLİMİ : 0,6 / 1 kV
TEST GERİLİMİ : 3,5 kV
Teknik Özellikleri
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Minimum bükülme yarıçapı (sabit) (mm) | Maksimum İletken Direnci 20°C de (ohm / km) | Akım taşıma kapasitesi 45°C de (A) |
|---|---|---|---|---|---|
| 3×35 | 22.4 | 1150 | 134 | 0.554 | 107 |
| 3×50 | 26.6 | 1600 | 160 | 0.386 | 137 |
| 3×70 | 30.3 | 2200 | 182 | 0.272 | 168 |
| 3×95 | 32.8 | 2865 | 197 | 0.206 | 201 |
| 3×120 | 38.6 | 3660 | 232 | 0.161 | 233 |
| 3×150 | 42.3 | 4445 | 254 | 0.129 | 268 |
| 3×185 | 47.2 | 5525 | 284 | 0.106 | 303 |
| 3×240 | 52.6 | 7110 | 316 | 0.0801 | 356 |
| 4×35 | 26.2 | 1525 | 158 | 0.554 | 107 |
| 4×50 | 30.1 | 2115 | 181 | 0.386 | 137 |
| 4×70 | 35 | 2900 | 210 | 0.272 | 168 |
| 4×95 | 38.2 | 3775 | 230 | 0.206 | 201 |
| 4×120 | 43.7 | 4850 | 263 | 0.161 | 233 |
| 4×150 | 46.8 | 5850 | 281 | 0.129 | 268 |
| 4×185 | 52.2 | 7275 | 314 | 0.106 | 303 |
| 4×240 | 57.7 | 9365 | 347 | 0.0801 | 356 |
