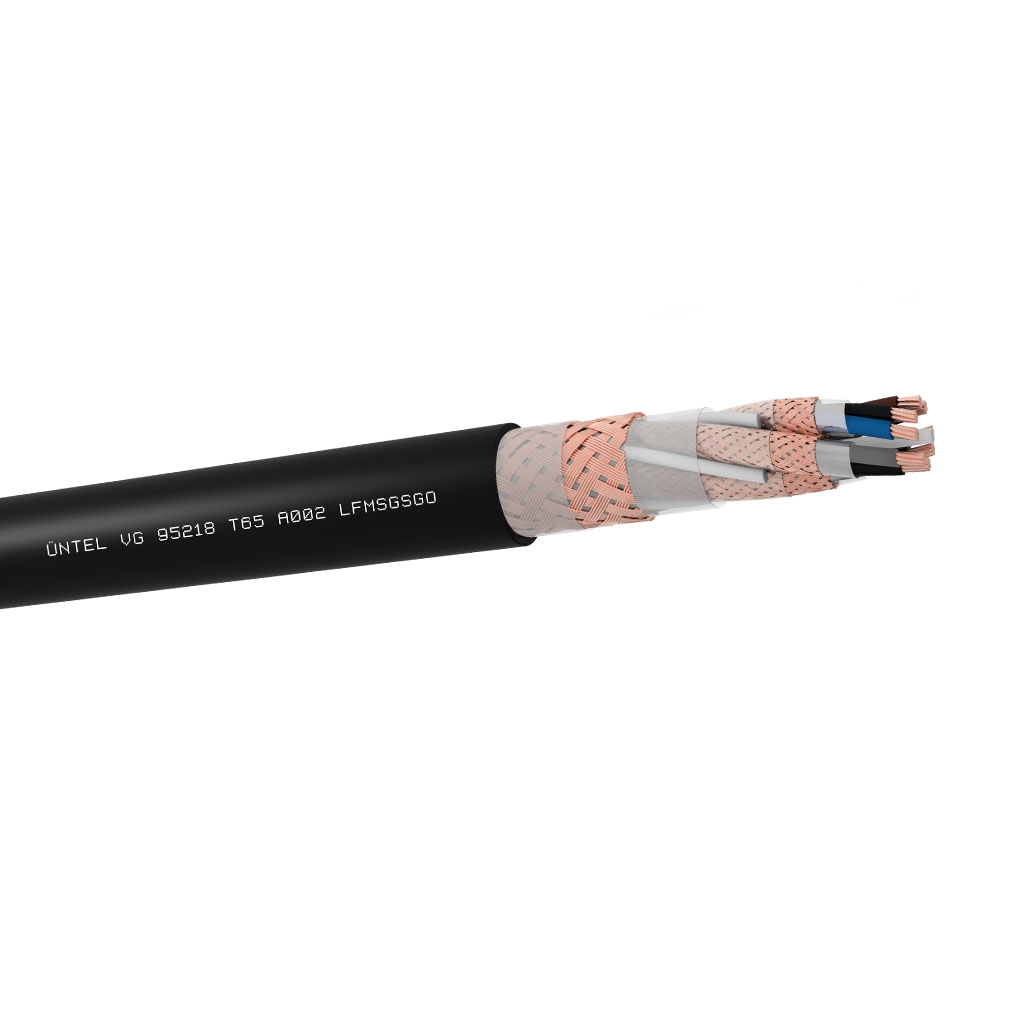

Kablo Yapısı
İLETKEN : Elektrolitik, bükülü bakır tel. IEC 60228 Sınıf 2
İZOLASYON : Halojensiz, çapraz bağlı bileşik.
BÜKÜM : Damarlar ikili düzende ve bükülü perler konsantrik olarak bükülür
AYIRICI : Bükülü perler üstünde ayırıcı folyo
BİREYSEL EKRAN : Elektrolitik, bakır tellerden örülmüş ekran
AYIRICI : Bireysel ekran etrafında ayırıcı folyo
AYIRICI : Damarlar üstünde ayırıcı folyo
GENEL EKRAN : Elektrolitik, bakır tellerden örülmüş ekran
DIŞ KILIF : Halojensiz, çapraz bağlı poliolefin bileşik.
Çalışma Karakteristlikleri
KONSTRÜKSİYON : VG 95218 TEIL 65
TESTLER VE MALZEME : IEC 60092 /350-351-360 VG 95214, VG 95218/65
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat C
HALOJEN MİKTARI : IEC 60331 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268/1-2)
İŞLETME SICAKLIĞI : -40°C / + 90°C
MİN. KIVRILMA ÇAPI (SABİT) : (kablo çapı) x5
ANMA GERiLiMLERi : 250/355V
TEST GERiLİMİ : 2 kV
Teknik Özellikleri
| Designation as per VG95218 Part.65 Dash No |
Cores x size | Number of the single wires (min) |
Wall thickness of insulation nominal | Wall thickness of sheath | Outer Diameter (min- max.) | Cable Weight Approx. | Min. Bending Radius Fixed Installed | Conductor resistance at (20ºC) (max) | Insulation resistance (20ºC) (min) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| No. x mm² | mm | mm | mm | mm | kg/km | mm | (Ω/km) | (MΩ·km) | ||
| A001 | 2x2x0,4 | 7 | 0.2 | 0.8 | 9.3 | 10.5 | 150 | 53 | 115 | 1500 |
| A002 | 4x2x0,4 | 7 | 0.2 | 0.8 | 10 | 11.5 | 210 | 58 | 115 | 1500 |
| A003 | 7x2x0,4 | 7 | 0.2 | 0.9 | 12 | 13.7 | 320 | 69 | 115 | 1500 |
| A004 | 12x2x0,4 | 7 | 0.2 | 1 | 15.5 | 17 | 480 | 85 | 115 | 1500 |
| A005 | 19x2x0,4 | 7 | 0.2 | 1 | 18.4 | 20.4 | 715 | 102 | 115 | 1500 |
| A006 | 27x2x0,4 | 7 | 0.2 | 1.1 | 22.5 | 24.5 | 1000 | 123 | 115 | 1500 |
