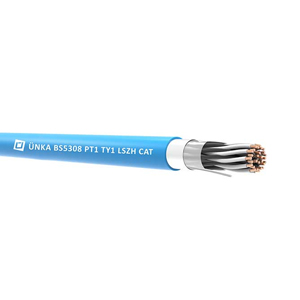

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 1,2,5 (BS EN 60228:2005) |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları |
Siyah/Beyaz, perler numaralı |
| Ayırıcı Bant |
PES Bant |
| Genel Ekran |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Dış Kılıf |
HFFR (Halojensiz) (EN 50290-2-27) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +90°C (Sabit) |
| Minimum Bükülme Yarıçapı |
7,5 x dış çap |
| Alev Geciktiricilik Testi |
IEC 60332-3-24 |
| Duman Yoğunluğu Testi |
IEC 61034-2 |
| Korozotif Gaz Testi |
IEC 60754-2 |
| Halojensizlik Testi |
IEC 60754-1 |
| İletken Kesit Alanı |
nom. |
mm2 |
0,5 |
0,75 |
1 |
1,5 |
2,5 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
| Efektif Kapasite |
max. |
nF/km |
65 |
65 |
65 |
75 |
75 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
|
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
|
V |
2000 |
| Operating Voltage |
|
V |
300/500 |
Teknik Özellikleri
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 1x2x0,5 |
6,00 |
41,57 |
| 1x3x0,5 |
6,40 |
50,39 |
| 2x2x0,5 (QUAD) |
6,90 |
59,66 |
| 5x2x0,5 |
11,80 |
139,09 |
| 10x2x0,5 |
16,40 |
245,71 |
| 15x2x0,5 |
19,00 |
342,98 |
| 20x2x0,5 |
21,20 |
430,97 |
| 1x2x0,75 |
6,40 |
48,38 |
| 1x3x0,75 |
6,80 |
59,68 |
| 2x2x0,75 (QUAD) |
7,40 |
71,89 |
| 5x2x0,75 |
12,70 |
169,45 |
| 10x2x0,75 |
17,70 |
304,53 |
| 15x2x0,75 |
20,50 |
429,36 |
| 20x2x0,75 |
23,30 |
568,41 |
| 1x2x1 |
6,50 |
54,98 |
| 1x3x1 |
6,90 |
69,35 |
| 2x2x1 (QUAD) |
7,50 |
84,64 |
| 5x2x1 |
12,90 |
201,38 |
| 10x2x1 |
18,00 |
368,56 |
| 15x2x1 |
20,90 |
525,74 |
| 20x2x1 |
23,70 |
696,99 |
| 1x2x1,5 |
7,30 |
69,77 |
| 1x3x1,5 |
7,80 |
90,15 |
| 2x2x1,5 (QUAD) |
8,70 |
115,91 |
| 5x2x1,5 |
14,90 |
275,66 |
| 10x2x1,5 |
20,80 |
508,82 |
| 15x2x1,5 |
24,40 |
742,22 |
| 20x2x1,5 |
27,20 |
952,39 |
| 1x2x2,5 |
8,20 |
92,99 |
| 1x3x2,5 |
8,70 |
122,91 |
| 2x2x2,5 (QUAD) |
9,80 |
159,65 |
| 5x2x2,5 |
16,90 |
384,40 |
| 10x2x2,5 |
24,00 |
735,46 |
| 15x2x2,5 |
28,10 |
1075,99 |
| 20x2x2,5 |
31,60 |
1407,04 |
