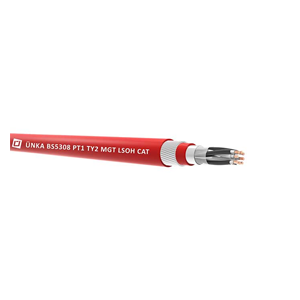

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 1, 2, 5 (BS EN 60228:2005) |
| Alev Bariyeri |
Bakır Kaplı Mika Bant ( BS 7655-1-3) |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları |
BS 5308-1 |
| Büküm Şekli |
Damarlar çiftli / üçlü katlar halinde bükülür |
| Ayırıcı Bant |
PES Bant |
| Genel Ekran |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| İç Kılıf |
HFFR (Halojensiz) (EN 50290-2-27) |
| Zırhlama |
Galvanize Çelik Tel Zırhlı |
| Dış Kılıf |
HFFR (Halojensiz) (EN 50290-2-27) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +90°C (Sabit) |
| Minimum Bükülme Yarıçapı |
6 x dış çap |
| Yangına Dayanıklılık |
IEC 60331-21 |
| Alev Geciktiricilik Testi |
IEC 60332-3-22 |
| Duman Yoğunluğu Testi |
IEC 61034-2 |
| Korozotif Gaz Testi |
IEC 60754-2 |
| Halojensizlik Testi |
IEC 60754-1 |
| İletken Kesit Alanı |
nom. |
mm2 |
0,5 |
0,75 |
1 |
1,5 |
2,5 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
| Efektif Kapasite |
max. |
nF/km |
100 |
100 |
100 |
100 |
100 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
|
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
|
V |
2000 |
| Çalışma Gerilimi |
|
V |
300/500 |
Teknik Özellikleri
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 1x2x0,5 |
11,40 |
243,3 |
| 1x3x0,5 |
12,20 |
278,3 |
| 2x2x0,5 (quad) |
12,70 |
298,7 |
| 5x2x0,5 |
19,30 |
642,6 |
| 10x2x0,5 |
24,80 |
933,5 |
| 1x2x0,75 |
11,80 |
260,9 |
| 1x3x0,75 |
12,70 |
302,6 |
| 2x2x0,75 (quad) |
13,20 |
326,2 |
| 5x2x0,75 |
20,20 |
708,6 |
| 1x2x1 |
12,00 |
271,0 |
| 1x3x1 |
12,90 |
315,2 |
| 2x2x1 (quad) |
15,90 |
409,9 |
| 5x2x1 |
20,80 |
756,4 |
| 1x2x1,5 |
12,80 |
305,5 |
| 1x3x1,5 |
13,50 |
349,9 |
| 2x2x1,5 (quad) |
14,40 |
396,5 |
| 5x2x1,5 |
22,40 |
877,2 |
| 1x2x2,5 |
13,80 |
354,5 |
| 1x3x2,5 |
14,80 |
420,3 |
| 2x2x2,5 (quad) |
15,60 |
473,0 |
| 5x2x2,5 |
25,00 |
1092,7 |
