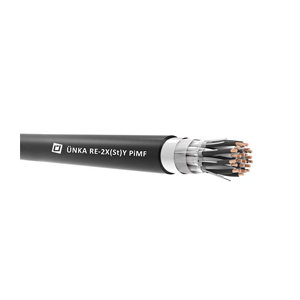

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 2 (BS EN 60228:2005) |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları |
Siyah/Beyaz, numaralı izoleler |
| Bireysel Ekranlama |
PES Bant + Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Büküm Şekli |
Damarlar Ekranlanmış çiftli / üçlü katlar halinde bükülür |
| Ayırıcı Bant |
PES Bant |
| Genel Ekranlama |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Dış Kılıf |
PVC (Polivinil Klorür) (EN 50290-2-22) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +90°C (Sabit) |
| Minimum Bükülme Yarıçapı |
7,5 x dış çap |
| Alev Geciktiricilik Testi |
IEC 60332-1-2 IEC 60332-3-24 (Cat. C) |
| İletken Kesit Alanı |
nom. |
mm2 |
0,5 |
0,75 |
1 |
1,3 |
1,5 |
| İletken Direnci |
max. |
Ω/km |
36,7 |
25 |
18,5 |
14,2 |
12,3 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
|
|
|
|
| Efektif Kapasite |
max. |
nF/km |
100 |
100 |
100 |
100 |
100 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
V |
2000 |
| Çalışma Gerilimi |
V |
300 |
Teknik Özellikleri
| 300V |
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 2x2x0,5 |
8,80 |
84,91 |
| 4x2x0,5 |
10,20 |
130,83 |
| 8x2x0,5 |
14,70 |
244,34 |
| 12x2x0,5 |
16,60 |
341,08 |
| 16x2x0,5 |
18,40 |
430,48 |
| 24x2x0,5 |
23,10 |
637,59 |
| 2x2x0,75 |
9,60 |
99,89 |
| 4x2x0,75 |
11,30 |
162,59 |
| 8x2x0,75 |
16,10 |
295,83 |
| 12x2x0,75 |
18,10 |
415,62 |
| 16x2x0,75 |
20,30 |
537,91 |
| 24x2x0,75 |
25,50 |
796,27 |
| 2x2x1 |
10,30 |
113,77 |
| 4x2x1 |
12,20 |
188,08 |
| 8x2x1 |
17,60 |
353,26 |
| 12x2x1 |
19,80 |
494,97 |
| 16x2x1 |
22,20 |
640,38 |
| 24x2x1 |
27,90 |
946,20 |
| 2x2x1,3 |
11,60 |
141,92 |
| 4x2x1,3 |
13,70 |
235,39 |
| 8x2x1,3 |
19,80 |
442,54 |
| 12x2x1,3 |
22,30 |
623,84 |
| 16x2x1,3 |
25,00 |
807,67 |
| 24x2x1,3 |
31,40 |
1193,82 |
| 2x2x1,5 |
12,30 |
155,09 |
| 4x2x1,5 |
14,60 |
259,21 |
| 8x2x1,5 |
21,20 |
489,00 |
| 12x2x1,5 |
23,90 |
688,24 |
| 16x2x1,5 |
26,70 |
890,93 |
| 24x2x1,5 |
33,80 |
1333,67 |
