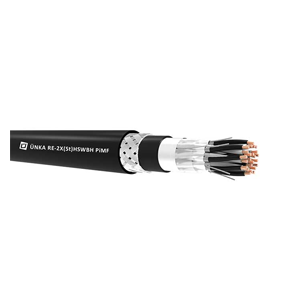

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 2 (BS EN 60228:2005) |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları |
Siyah/Beyaz, izoleler numaralı |
| Bireysel Ekranlama |
PES Bant + Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Büküm Şekli |
Damarlar çiftli / üçlü katlar halinde bükülür |
| Ayırıcı Bant |
PES Bant |
| Genel Ekran |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| İç Kılıf |
HFFR (Halojensiz) (EN 50290-2-27) |
| Zırhlama |
Galvanize Çelik Tel Örgülü |
| Dış Kılıf |
HFFR (Halojensiz) (EN 50290-2-27) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +90°C (Sabit) |
| Minimum Bükülme Yarıçapı |
7,5 x dış çap |
| Alev Geciktiricilik Testi |
IEC 60332-3-24 (Cat C) |
| Duman Yoğunluğu Testi |
IEC 61034-2 |
| Korozotif Gaz Testi |
IEC 60754-2 |
| Halojensizlik Testi |
IEC 60754-1 |
| İletken Kesit Alanı |
nom. |
mm2 |
0,5 |
0,75 |
1 |
1,3 |
1,5 |
| İletken Direnci |
max. |
Ω/km |
36,7 |
25 |
18,5 |
14,2 |
12,3 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
| Efektif Kapasite |
max. |
nF/km |
100 |
100 |
100 |
100 |
100 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
V |
2000 |
| Çalışma Gerilimi |
V |
500 |
Teknik Özellikleri
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 2x2x0,5 |
12,70 |
192,7 |
| 4x2x0,5 |
14,30 |
256,4 |
| 5x2x0,5 |
15,70 |
300,6 |
| 6x2x0,5 |
16,70 |
330,5 |
| 8x2x0,5 |
18,50 |
393,8 |
| 10x2x0,5 |
20,80 |
474,0 |
| 12x2x0,5 |
21,30 |
512,9 |
| 16x2x0,5 |
23,60 |
654,5 |
| 24x2x0,5 |
28,50 |
900,6 |
| 30x2x0,5 |
30,10 |
1033,5 |
| 2x2x0,75 |
13,30 |
211,5 |
| 4x2x0,75 |
15,50 |
303,9 |
| 5x2x0,75 |
16,60 |
340,6 |
| 6x2x0,75 |
17,90 |
386,2 |
| 8x2x0,75 |
19,80 |
463,4 |
| 10x2x0,75 |
22,10 |
549,0 |
| 12x2x0,75 |
22,70 |
600,3 |
| 16x2x0,75 |
25,10 |
768,6 |
| 24x2x0,75 |
30,80 |
1095,3 |
| 30x2x0,75 |
32,60 |
1267,1 |
| 2x2x1 |
14,00 |
231,1 |
| 4x2x1 |
16,30 |
335,9 |
| 5x2x1 |
17,70 |
387,9 |
| 6x2x1 |
18,90 |
432,0 |
| 8x2x1 |
21,10 |
532,0 |
| 10x2x1 |
23,80 |
645,0 |
| 12x2x1 |
24,50 |
708,8 |
| 16x2x1 |
27,10 |
907,6 |
| 24x2x1 |
33,00 |
1273,2 |
| 30x2x1 |
35,10 |
1497,3 |
| 2x2x1,3 |
14,90 |
262,7 |
| 4x2x1,3 |
17,10 |
377,3 |
| 5x2x1,3 |
18,60 |
438,8 |
| 6x2x1,3 |
20,10 |
501,9 |
| 8x2x1,3 |
22,30 |
611,1 |
| 10x2x1,3 |
25,10 |
742,0 |
| 12x2x1,3 |
25,80 |
820,8 |
| 16x2x1,3 |
28,60 |
1056,5 |
| 24x2x1,3 |
35,40 |
1527,2 |
| 30x2x1,3 |
37,20 |
1764,8 |
| 2x2x1,5 |
15,20 |
274,1 |
| 4x2x1,5 |
17,70 |
406,3 |
| 5x2x1,5 |
19,00 |
463,0 |
| 6x2x1,5 |
20,80 |
541,8 |
| 8x2x1,5 |
22,80 |
648,3 |
| 10x2x1,5 |
25,80 |
790,5 |
| 12x2x1,5 |
26,90 |
903,3 |
| 16x2x1,5 |
29,60 |
1145,5 |
| 24x2x1,5 |
36,40 |
1635,3 |
| 30x2x1,5 |
38,60 |
1933,3 |
