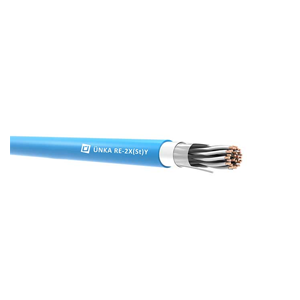

Kablo Yapısı
| İletken Yapısı | Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 2 (BS EN 60228:2005) |
| İzolasyon | XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları | Siyah/Beyaz, numaralı izoleler |
| Ayırıcı Bant | PES Bant |
| Genel Ekran | Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Dış Kılıf | PVC (Polivinil Klorür) (EN 50290-2-22) |
| Dış Kılıf Rengi | RAL 9005 Siyah ; RAL 5015 Mavi ; RAL 7001 Gri |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı | -30°C to +90°C (Sabit) | ||||||
| Minimum Bükülme Yarıçapı | 7,5 x dış çap | ||||||
| Alev Geciktiricilik Testi | IEC 60332-1-2 IEC 60332-3-24 (Cat. C) |
||||||
| İletken Kesit Alanı | nom. | mm2 | 0,5 | 0,75 | 1 | 1,3 | 1,5 |
| İletken Direnci | max. | Ω/km | 36,7 | 25 | 18,5 | 14,2 | 12,3 |
| İzolasyon Direnci | min. | MΩxkm | 5000 | ||||
| Efektif Kapasite | max. | nF/km | 65 | 65 | 65 | 75 | 75 |
| İndüktans | max. | mH/km | 1 | ||||
| Kapasite Dengesizliği | max. | pf/500 m | 500 | ||||
| L/R oranı | max. | µH/Ω | 25 | 40 | |||
| Test Gerilimi Urms (damar:damar) | V | 2000 | |||||
| Test Gerilimi Urms (damar:ekran) | V | 2000 | |||||
| Çalışma Gerilimi | V | 300 / 500 | |||||
Teknik Özellikleri
| 300 V | ||
|---|---|---|
| Damar Sayısı x Kesit | Kablo Çapı ±(%5) | Yaklaşık Ağırlık |
| mm2 | mm | Kg/Km |
| 1x2x0,5 | 5,20 | 37,27 |
| 2x2x0,5 | 7,60 | 64,24 |
| 4x2x0,5 | 8,90 | 100,38 |
| 5x2x0,5 | 9,80 | 118,43 |
| 6x2x0,5 | 10,60 | 135,91 |
| 8x2x0,5 | 12,60 | 178,48 |
| 10x2x0,5 | 13,80 | 217,68 |
| 12x2x0,5 | 14,20 | 247,22 |
| 16x2x0,5 | 15,70 | 309,45 |
| 20x2x0,5 | 17,70 | 383,16 |
| 24x2x0,5 | 19,70 | 458,54 |
| 30x2x0,5 | 20,90 | 546,81 |
| 1x2x0,75 | 5,80 | 47,19 |
| 2x2x0,75 | 8,40 | 81,85 |
| 4x2x0,75 | 9,70 | 125,38 |
| 5x2x0,75 | 10,70 | 149,12 |
| 6x2x0,75 | 11,70 | 177,73 |
| 8x2x0,75 | 14,00 | 234,05 |
| 10x2x0,75 | 15,10 | 277,59 |
| 12x2x0,75 | 15,60 | 318,48 |
| 16x2x0,75 | 17,40 | 410,97 |
| 20x2x0,75 | 19,60 | 508,86 |
| 24x2x0,75 | 21,90 | 609,30 |
| 30x2x0,75 | 23,20 | 729,46 |
| 1x2x1 | 6,20 | 54,08 |
| 2x2x1 | 9,10 | 95,49 |
| 4x2x1 | 10,50 | 149,28 |
| 5x2x1 | 11,80 | 184,49 |
| 6x2x1 | 12,70 | 212,97 |
| 8x2x1 | 15,20 | 280,84 |
| 10x2x1 | 16,60 | 343,29 |
| 12x2x1 | 17,10 | 392,79 |
| 16x2x1 | 19,20 | 508,15 |
| 20x2x1 | 21,40 | 616,91 |
| 24x2x1 | 23,90 | 738,76 |
| 30x2x1 | 25,50 | 901,15 |
| 1x2x1,3 | 6,80 | 65,06 |
| 2x2x1,3 | 10,10 | 116,95 |
| 4x2x1,3 | 11,90 | 193,80 |
| 5x2x1,3 | 13,10 | 232,04 |
| 6x2x1,3 | 14,40 | 277,07 |
| 8x2x1,3 | 17,20 | 364,99 |
| 10x2x1,3 | 18,50 | 436,06 |
| 12x2x1,3 | 19,40 | 515,18 |
| 16x2x1,3 | 21,50 | 655,61 |
| 20x2x1,3 | 24,20 | 812,58 |
| 24x2x1,3 | 27,20 | 986,35 |
| 30x2x1,3 | 28,80 | 1187,85 |
| 1x2x1,5 | 7,20 | 71,42 |
| 2x2x1,5 | 10,70 | 128,96 |
| 4x2x1,5 | 12,70 | 215,99 |
| 5x2x1,5 | 14,20 | 266,47 |
| 6x2x1,5 | 15,40 | 309,65 |
| 8x2x1,5 | 18,40 | 408,16 |
| 10x2x1,5 | 20,10 | 499,67 |
| 12x2x1,5 | 20,70 | 574,66 |
| 16x2x1,5 | 23,20 | 745,08 |
| 20x2x1,5 | 26,10 | 921,48 |
| 24x2x1,5 | 29,20 | 1102,63 |
| 30x2x1,5 | 31,10 | 1345,55 |
