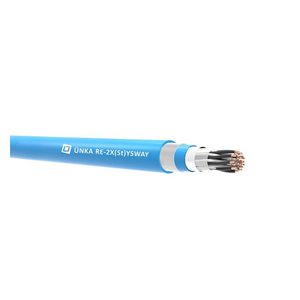

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 2 (BS EN 60228:2005) |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları |
Siyah/Beyaz, izoleler numaralı |
| Büküm Şekli |
Damarlar çiftli / üçlü katlar halinde bükülür |
| Ayırıcı Bant |
PES Bant |
| Genel Ekran |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| İç Kılıf |
PVC (Polivinil Klorür) (EN 50290-2-22) |
| Zırhlama |
Galvanize Çelik Tel Zırhlı |
| Dış Kılıf |
PVC (Polivinil Klorür) (EN 50290-2-22) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +70°C (Sabit) |
| Minimum Bükülme Yarıçapı |
7,5 x dış çap |
| Alev Geciktiricilik Testi |
IEC 60332-1-2 IEC 60332-3-24 (Cat. C) |
| İletken Kesit Alanı |
nom. |
mm2 |
0,5 |
0,75 |
1 |
1,3 |
1,5 |
| İletken Direnci |
max. |
Ω/km |
36,7 |
25 |
18,5 |
14,2 |
12,3 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
| Efektif Kapasite |
max. |
nF/km |
65 |
65 |
65 |
75 |
75 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
V |
2000 |
| Çalışma Gerilimi |
V |
300 |
Teknik Özellikleri
| 300V |
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 1x2x0,5 |
9,60 |
190,2 |
| 2x2x0,5 |
12,20 |
277,7 |
| 4x2x0,5 |
13,50 |
344,0 |
| 5x2x0,5 |
14,40 |
382,9 |
| 6x2x0,5 |
15,20 |
418,9 |
| 8x2x0,5 |
17,40 |
516,5 |
| 10x2x0,5 |
19,50 |
699,8 |
| 12x2x0,5 |
19,90 |
740,6 |
| 1x2x0,75 |
10,20 |
213,7 |
| 2x2x0,75 |
13,00 |
313,8 |
| 4x2x0,75 |
14,30 |
387,5 |
| 5x2x0,75 |
15,50 |
442,2 |
| 6x2x0,75 |
16,50 |
494,4 |
| 8x2x0,75 |
19,70 |
722,2 |
| 10x2x0,75 |
20,80 |
799,3 |
| 12x2x0,75 |
21,30 |
854,1 |
| 1x2x1 |
10,60 |
229,7 |
| 2x2x1 |
13,70 |
343,7 |
| 4x2x1 |
15,10 |
430,0 |
| 5x2x1 |
16,60 |
503,6 |
| 6x2x1 |
17,50 |
553,4 |
| 8x2x1 |
20,90 |
805,6 |
| 10x2x1 |
22,30 |
910,7 |
| 12x2x1 |
22,80 |
975,4 |
| 1x2x1,3 |
11,20 |
254,3 |
| 2x2x1,3 |
14,70 |
388,4 |
| 4x2x1,3 |
16,70 |
515,2 |
| 5x2x1,3 |
18,60 |
683,5 |
| 6x2x1,3 |
20,10 |
777,5 |
| 8x2x1,3 |
23,10 |
962,2 |
| 1x2x1,5 |
11,80 |
275,6 |
| 2x2x1,5 |
15,50 |
422,0 |
| 4x2x1,5 |
18,20 |
655,4 |
| 5x2x1,5 |
19,90 |
760,8 |
| 6x2x1,5 |
21,10 |
840,5 |
