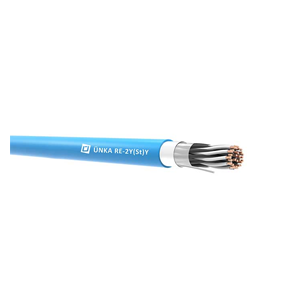

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 2 (BS EN 60228:2005) |
| İzolasyon |
PE (Polietilen) (EN 50290-2-23) |
| Renk Kodları |
Siyah/Beyaz, numaralı izoleler |
| Ayırıcı Bant |
PES Bant |
| Genel Ekran |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Dış Kılıf |
PVC (Polivinil Klorür) (EN 50290-2-22) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi ; RAL 7001 Gri |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +70°C (Sabit) |
| Minimum Bükülme Yarıçapı |
7,5 x dış çap |
| Alev Geciktiricilik Testi |
IEC 60332-1-2 IEC 60332-3-24 (Cat. C) |
| İletken Kesit Alanı |
nom. |
mm2 |
0,5 |
0,75 |
1 |
1,3 |
1,5 |
| İletken Direnci |
max. |
Ω/km |
36,7 |
25 |
18,5 |
14,2 |
12,3 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
| Efektif Kapasite |
max. |
nF/km |
65 |
65 |
65 |
75 |
75 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
V |
2000 |
| Çalışma Gerilimi |
V |
300 |
Teknik Özellikleri
| 300V |
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 1x2x0,5 |
5,20 |
37,27 |
| 2x2x0,5 |
7,60 |
64,24 |
| 4x2x0,5 |
8,90 |
100,38 |
| 5x2x0,5 |
9,80 |
118,43 |
| 6x2x0,5 |
10,60 |
135,91 |
| 8x2x0,5 |
12,60 |
178,48 |
| 10x2x0,5 |
13,80 |
217,68 |
| 12x2x0,5 |
14,20 |
247,22 |
| 16x2x0,5 |
15,70 |
309,45 |
| 20x2x0,5 |
17,70 |
383,16 |
| 24x2x0,5 |
19,70 |
458,54 |
| 30x2x0,5 |
20,90 |
546,81 |
| 1x2x0,75 |
5,80 |
47,19 |
| 2x2x0,75 |
8,40 |
81,85 |
| 4x2x0,75 |
9,70 |
125,38 |
| 5x2x0,75 |
10,70 |
149,12 |
| 6x2x0,75 |
11,70 |
177,73 |
| 8x2x0,75 |
14,00 |
234,05 |
| 10x2x0,75 |
15,10 |
277,59 |
| 12x2x0,75 |
15,60 |
318,48 |
| 16x2x0,75 |
17,40 |
410,97 |
| 20x2x0,75 |
19,60 |
508,86 |
| 24x2x0,75 |
21,90 |
609,30 |
| 30x2x0,75 |
23,20 |
729,46 |
| 1x2x1 |
6,20 |
54,08 |
| 2x2x1 |
9,10 |
95,49 |
| 4x2x1 |
10,50 |
149,28 |
| 5x2x1 |
11,80 |
184,49 |
| 6x2x1 |
12,70 |
212,97 |
| 8x2x1 |
15,20 |
280,84 |
| 10x2x1 |
16,60 |
343,29 |
| 12x2x1 |
17,10 |
392,79 |
| 16x2x1 |
19,20 |
508,15 |
| 20x2x1 |
21,40 |
616,91 |
| 24x2x1 |
23,90 |
738,76 |
| 30x2x1 |
25,50 |
901,15 |
| 1x2x1,3 |
6,80 |
65,06 |
| 2x2x1,3 |
10,10 |
116,95 |
| 4x2x1,3 |
11,90 |
193,80 |
| 5x2x1,3 |
13,10 |
232,04 |
| 6x2x1,3 |
14,40 |
277,07 |
| 8x2x1,3 |
17,20 |
364,99 |
| 10x2x1,3 |
18,50 |
436,06 |
| 12x2x1,3 |
19,40 |
515,18 |
| 16x2x1,3 |
21,50 |
655,61 |
| 20x2x1,3 |
24,20 |
812,58 |
| 24x2x1,3 |
27,20 |
986,35 |
| 30x2x1,3 |
28,80 |
1187,85 |
| 1x2x1,5 |
7,20 |
71,42 |
| 2x2x1,5 |
10,70 |
128,96 |
| 4x2x1,5 |
12,70 |
215,99 |
| 5x2x1,5 |
14,20 |
266,47 |
| 6x2x1,5 |
15,40 |
309,65 |
| 8x2x1,5 |
18,40 |
408,16 |
| 10x2x1,5 |
20,10 |
499,67 |
| 12x2x1,5 |
20,70 |
574,66 |
| 16x2x1,5 |
23,20 |
745,08 |
| 20x2x1,5 |
26,10 |
921,48 |
| 24x2x1,5 |
29,20 |
1102,63 |
| 30x2x1,5 |
31,10 |
1345,55 |
