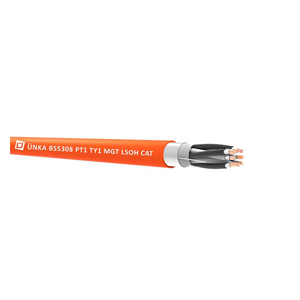

Kablo Yapısı
| İletken Yapısı |
Elektrolitik, tavlı ve bükülü bakır tel, Sınıf 1, 2, 5 (BS EN 60228:2005) |
| Alev Bariyeri |
Bakır Kaplı Mika Bant ( BS 7655-1-3) |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) (EN 50290-2-29) |
| Renk Kodları |
BS 5308-1 |
| Büküm Şekli |
Damarlar çiftli / üçlü katlar halinde bükülür |
| Ayırıcı Bant |
PES Bant |
| Genel Ekran |
Kalaylı Bakır Topraklama Teli (0,5 mm2) + AL-PES Bant |
| Dış Kılıf |
HFFR (Halojensiz) (EN 50290-2-27) |
| Dış Kılıf Rengi |
RAL 9005 Siyah ; RAL 5015 Mavi |
Çalışma Karakteristlikleri
| Çalışma Sıcaklığı |
-30°C to +90°C (Sabit) |
| Minimum Bükülme Yarıçapı |
6 x dış çap |
| Yangına Dayanıklılık |
IEC 60331-21 |
| Alev Geciktiricilik Testi |
IEC 60332-3-22 |
| Duman Yoğunluğu Testi |
IEC 61034-2 |
| Korozotif Gaz Testi |
IEC 60754-2 |
| Halojensizlik Testi |
IEC 60754-1 |
| İletken Kesit Alanı |
nom. |
mm2 |
|
0,75 |
1 |
1,5 |
2,5 |
| İzolasyon Direnci |
min. |
MΩxkm |
5000 |
| Efektif Kapasite |
max. |
nF/km |
100 |
100 |
100 |
100 |
| İndüktans |
max. |
mH/km |
1 |
| Kapasite Dengesizliği |
max. |
pf/500 m |
500 |
| L/R oranı |
max. |
µH/Ω |
25 |
40 |
| Test Gerilimi Urms (damar:damar) |
|
V |
2000 |
| Test Gerilimi Urms (damar:ekran) |
|
V |
2000 |
| Çalışma Gerilimi |
|
V |
300/500 |
Teknik Özellikleri
| Damar Sayısı x Kesit |
Kablo Çapı ±(%5) |
Yaklaşık Ağırlık |
| mm2 |
mm |
Kg/Km |
| 1x2x0,75 |
7,40 |
56,77 |
| 2x2x0,75 (quad) |
8,50 |
85,15 |
| 5x2x0,75 |
14,90 |
203,59 |
| 10x2x0,75 |
21,00 |
366,73 |
| 15x2x0,75 |
24,40 |
521,65 |
| 20x2x0,75 |
27,70 |
692,62 |
| 1x2x1 |
7,40 |
62,89 |
| 2x2x1 (quad) |
8,60 |
97,82 |
| 5x2x1 |
14,90 |
234,15 |
| 10x2x1 |
21,00 |
427,85 |
| 15x2x1 |
24,40 |
614,70 |
| 20x2x1 |
27,70 |
817,91 |
| 1x2x1,5 |
8,20 |
76,73 |
| 2x2x1,5 (quad) |
9,80 |
127,70 |
| 5x2x1,5 |
16,90 |
304,69 |
| 10x2x1,5 |
23,80 |
559,24 |
| 15x2x1,5 |
27,90 |
820,47 |
| 20x2x1,5 |
31,20 |
1056,12 |
| 1x2x2,5 |
9,10 |
99,40 |
| 2x2x2,5 (quad) |
10,90 |
170,46 |
| 5x2x2,5 |
18,90 |
410,85 |
| 10x2x2,5 |
26,90 |
779,40 |
| 15x2x2,5 |
31,50 |
1147,23 |
| 20x2x2,5 |
35,50 |
1504,95 |
